Технические параметры адаптивных вакуумных присосок FSGA
| Тип | Подъемная сила, Н | Усилие отрыва, Н | Объем, см3 | Мин. радиус кривизны, мм | Рекомендуемый диаметр шланга d, мм | Семейство ниппелей |
| Вакуумная присоска FSG 5 | 0,1 | 0,8 | 0,033 | 2 | 2 | N 016 |
| Вакуумная присоска FSG 7 | 0,1 | 0,9 | 0,043 | 3 | 4 | N 016 |
| Вакуумная присоска FSG 9 | 0,7 | 2,3 | 0,150 | 5 | 4 | N 016 |
| Вакуумная присоска FSG 12 | 0,9 | 3,5 | 0,600 | 6 | 4 | N 016 |
| Вакуумная присоска FSG 14 | 1,2 | 5,7 | 0,975 | 7 | 4 | N 016 |
| Вакуумная присоска FSG 18 | 2,3 | 8,5 | 1,350 | 9 | 4 | N 016 |
| Вакуумная присоска FSG 20 | 3,8 | 12,1 | 2,000 | 10 | 4 | N 016 |
| Вакуумная присоска FSG 25 | 4,5 | 19,0 | 5,400 | 12 | 4 | N 016 |
| Вакуумная присоска FSG 32 | 12,0 | 36,9 | 10,000 | 17 | 6 | N 018 |
| Вакуумная присоска FSG 42 | 13,6 | 44,0 | 19,500 | 24 | 6 | N 018 |
| Вакуумная присоска FSG 52 | 27,0 | 96,0 | 62,000 | 35 | 6 | N 018 |
| Вакуумная присоска FSG 62 | 39,6 | 137,0 | 72,500 | 42 | 6 | N 018 |
| Вакуумная присоска FSG 88 | 45,2 | 286,0 | 165,000 | 65 | 9 | N 019 |
Описание присосок FSGA и их применение
Круглая сильфонная вакуумная присоска, 1.5 гофра, используется в приложениях с коротким временем цикла и работы в несколько смен. При перемещении изделий с сильно абразивной поверхностью, таких как шероховатые листы картона. Вакуумная присоска со специальным пазом используются для перемещения маслянистых листов металла (лучшее сопротивление боковым силам); присоска без специального паза - для перемещения картона, дерева и аналогичных материалов
- Прочная, износостойкая вакуумная присоска FSGA с одной уплотнительной кромкой, состоящей из присоски FGA (Вулколлан VU1, 1.5 гофра) и соединительного ниппеля
- Ниппель вставляется в присоску; нет вращения даже при перемещении больших нагрузок
- Вакуумная присоска с внутренней поддержкой
Размеры вакуумных присосок FSGA

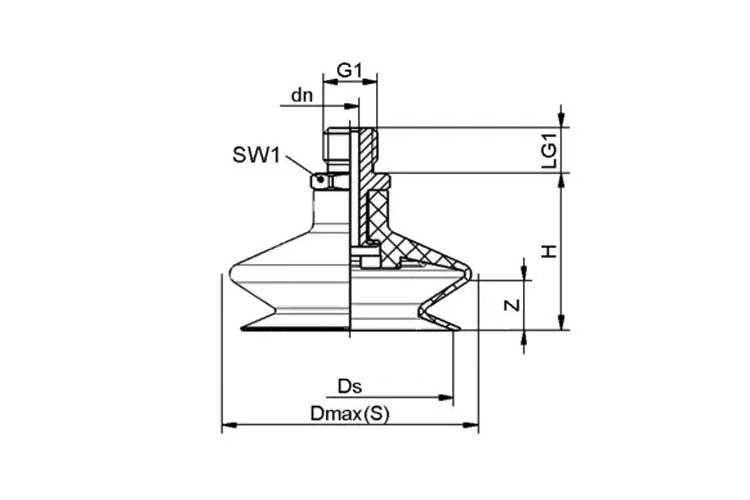

FSGA с внешней резьбой:
FSGA с внутренней резьбой:
| Тип | Размеры в мм (приемлемые допуски размеров для резиновых деталей соответствуют M3 - DIN 7715) | |||||||
| D1 | dn | Ds | G1 | H | LG1 | SW1 | Z | |
| Вакуумный захват FSGA 11 G1/8-AG | 11,0 | 3,5 | 10,4 | G1/8-M | 22,0 | 7,5 | 14,0 | 4,0 |
| Вакуумный захват FSGA 11 G1/8-IG | 11,0 | 3,5 | 10,4 | G1/8-F | 28,0 | 8,5 | 14,0 | 4,0 |
| Вакуумный захват FSGA 11 M5-AG | 11,0 | 2,5 | 10,4 | M5-M | 21,0 | 5,0 | 7,0 | 4,0 |
| Вакуумный захват FSGA 14 G1/8-AG | 13,0 | 3,5 | 12,5 | G1/8-M | 22,0 | 7,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 14 G1/8-IG | 13,0 | 3,5 | 12,5 | G1/8-F | 28,0 | 8,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 14 M5-AG | 13,0 | 2,5 | 12,5 | M5-M | 21,0 | 4,5 | 7,0 | 5,0 |
| Вакуумный захват FSGA 16 G1/8-AG | 16,5 | 3,5 | 15,6 | G1/8-M | 25,0 | 7,5 | 14,0 | 6,0 |
| Вакуумный захват FSGA 16 G1/8-IG | 16,5 | 3,5 | 15,6 | G1/8-F | 31,0 | 8,5 | 14,0 | 6,0 |
| Вакуумный захват FSGA 16 M5-AG | 16,5 | 2,5 | 15,6 | M5-M | 24,0 | 5,0 | 7,0 | 6,0 |
| Вакуумный захват FSGA 20 G1/8-AG | 18,3 | 3,5 | 18,1 | G1/8-M | 21,5 | 7,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 20 G1/8-IG | 18,3 | 3,5 | 18,1 | G1/8-F | 27,5 | 8,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 20 M5-AG | 18,3 | 2,5 | 18,1 | M5-M | 20,5 | 4,5 | 7,0 | 5,0 |
| Вакуумный захват FSGA 22 G1/8-AG | 22,7 | 3,5 | 20,0 | G1/8-M | 25,0 | 7,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 22 G1/8-IG | 22,7 | 3,5 | 20,0 | G1/8-F | 31,0 | 8,5 | 14,0 | 5,0 |
| Вакуумный захват FSGA 22 M5-AG | 22,7 | 2,5 | 20,0 | M5-M | 24,0 | 5,0 | 7,0 | 5,0 |
| Вакуумный захват FSGA 25 G1/8-AG | 23,7 | 3,5 | 22,5 | G1/8-M | 29,0 | 7,5 | 14,0 | 12,0 |
| Вакуумный захват FSGA 25 G1/8-IG | 23,7 | 3,5 | 22,5 | G1/8-F | 35,0 | 8,5 | 14,0 | 12,0 |
| Вакуумный захват FSGA 33 G1/4-AG | 33,0 | 4,4 | 30,0 | G1/4-M | 31,0 | 11,0 | 17,0 | 12,0 |
| Вакуумный захват FSGA 33 G1/4-IG | 33,0 | 4,4 | 30,0 | G1/4-F | 42,0 | 12,0 | 17,0 | 12,0 |
| Вакуумный захват FSGA 43 G1/4-AG | 43,0 | 4,4 | 38,0 | G1/4-M | 32,0 | 11,0 | 17,0 | 10,0 |
| Вакуумный захват FSGA 43 G1/4-IG | 43,0 | 4,4 | 38,0 | G1/4-F | 43,0 | 12,0 | 17,0 | 10,0 |
| Вакуумный захват FSGA 53 G1/4-AG | 53,0 | 4,4 | 50,0 | G1/4-M | 38,0 | 11,0 | 17,0 | 15,0 |
| Вакуумный захват FSGA 53 G1/4-IG | 53,0 | 4,4 | 50,0 | G1/4-F | 49,0 | 12,0 | 17,0 | 15,0 |
| Вакуумный захват FSGA 63 G1/4-AG | 63,0 | 4,4 | 60,0 | G1/4-M | 39,0 | 11,0 | 17,0 | 15,0 |
| Вакуумный захват FSGA 63 G1/4-IG | 63,0 | 4,4 | 60,0 | G1/4-F | 51,0 | 12,0 | 17,0 | 15,0 |
| Вакуумный захват FSGA 78 G1/4-AG | 78,0 | 8,0 | 74,0 | G1/4-M | 53,0 | 11,0 | 21,0 | 14,0 |
| Вакуумный захват FSGA 78 G1/4-IG | 78,0 | 8,0 | 74,0 | G1/4-F | 62,0 | 12,0 | 21,0 | 14,0 |
