Гидромотор МГП планетарный

Гидромотор МГП планетарный



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиЦена, руб.
Гидромотор МГП 80 планетарныи16056 руб.
Гидромотор МГП 100 планетарныи16260 руб.
Гидромотор МГП 125 планетарныи16510,5 руб.
Гидромотор МГП 160 планетарныи16798,5 руб.
Гидромотор МГП 200 планетарныи18948 руб.
Гидромотор МГП 250 планетарный19348,5 руб.
Гидромотор МГП 315 планетарныи20637 руб.
Гидромотор МГП 315 (конический вал) планетарныи20637 руб.
Гидромотор МГП 400 планетарный21162 руб.

Технические характеристики гидромоторов типа МГП



Наименование параметра Типоразмер гидромотора
МГП 80 МГП 100 МГП 125 МГП 160 МГП 200 МГП 315
Рабочий объём, см3 80,5 100,0 125,7 159,7 200,0 314,9
Частота вращения (номинальная/ максим./минимальная), об/мин. 345,0/ 810,0/ 10,2 276,0/ 650,0/ 10,2 220,2/ 520,0/ 10,2 172,2/ 400,2/ 10,2 140,4/ 325,0/ 10,2 88,8/ 210,0/ 10,2
Номинальная величина потока (объёмный расход), см3/с (л/мин) 500 (30)
Давление на выходе (номинальное/ максимальное), МПа (кгс/см2) 16 (163,2) / 21 (214,2)
Перепад давлений (номинальный/ максимальный). МПа (кгс/см2) 14 (142,8) / 21 (214,2) 11 (112,2) / 16,5 (168,3) 7 (71,4) / 11,0 (112,2)
Максимальное давление дренажа, МПа (кгс/см2) 1 (10,2)
Полный коэффициент полезного действия 0,76
Полезная номинальная мощность, кВт 6,0 4,5 3,0
Масса, кг 9,8 10,0 10,3 10,7 11,7 12,3



Описание и назначение планетарных гидромоторов МГП

Предназначены для привода рабочих органов сельскохозяйственной, тракторной техники, дорожно-строительных, коммунальных, деревообрабатывающих машин, оборудования и механизмов, работающих в пожарно-взрывоопасных средствах и условиях повышенной влажности.

Гидромоторы серии МГП выпускаются по лицензии фирмы «Данфосс» - Дания, с объемами от 40 до 315 см и различными исполнениями присоединительных валов (цилиндрические, шлицевые, конические по специальным размерам заказчиков).

Устройство:

Гидромоторы МГП – реверсивная гидромашина планетарного типа с нерегулируемыми параметрами. Рабочий орган состоит из ротора, статора и роликов. Ротор и статор с роликами вместе с двумя пластинами образуют замкнутые камеры переменного объема, в которые при помощи золотникового устройства подается под давлением рабочая жидкость, приводящая через карданную систему выходной вал во вращение. Рабочая жидкость: любые минеральные масла с кинематической вязкостью (20 – 800) х 10-6 м2/сек. при температуре (243-363)0К.

Температура окружающей среды ОМ - 50°С до + 50°С. Порядок установки и требования к монтажу:

Для предохранения манжетного уплотнения от давления дренажных утечек рабочей жидкости свыше 1 МПа необходимо предусматривать дренажную гидролинию, присоединяемую к дренажному отверстию. При давлении в сливной магистрали до 1 МПа допускается дренажную линию не ставить, слив дренажа будет происходить через один из обратных клапанов в сливную полость гидромотора. Обратный клапан срабатывает от избыточного давления 0,1 МПа по отношению к давлению сливной полости.

На гидромотор не должны передаваться механические воздействия от деформаций и перемещений присоединяемых к нему гидролиний.

Запрещается производить монтаж посредством ударов по гидромотору

Мотор гидравлический планетарный предназначен для привода рабочих органов сельскохозяйственных, коммунальных и других машин и механизмов при эксплуатации в районах с умеренным климатом.

Аналог –  «Danfoss» OMS-80-:315

Применяемость:
спецтехника: многофункциональная коммунально-строительная машина МКСМ-800; прицепная подметально-уборочная машина «Пума»; коммунальная машина КМ-600С; загрузчик семян ЗС-000; коммунальная машина КО-560, КО-512, КО-514; КО-829 (А,Б,01,02,03,04,05); автоподъемник АПТ- 22; АПТ-28; комбинированная дорожная машина ЭД-405; подметально-уборочная машина ПУМ- Магистраль; прессподбощик ПРФ-110, ПРФ180, ПТ-165; деревообрабатывающий станок ЦДС-1100; комбайны: «ДОН 680», «Русь», «КЗС-3», «КЗС-324»; раздатчики кормов КУТ-4, КУТ-10; пресспод- борщики ТПП-45; машины загрузки онодной массы – МЗАМ; пескоразбрасывающие машины БАБ- 401; почвообрабатывающие комплексы ППК-82 и другие машины, и механизмы для различных от- раслей промышленности. МГП изготавливается с усиленным выходным валом, вследствие чего обладает повышенным мак- симальным крутящим моментом на приводном валу.

МГП представляют собой реверсивную гидромашину планетарного типа многократного действия с торцевым распределением рабочей жидкости. Гидромоторы типа МГП устанавливаются в гидросистемах различных сельскохозяйственных, дорожностроительных и других машин и предназначены для привода активных рабочих органов. Гидромоторы типа МГП являются нерегулируемыми.

Гидромотры типа МГП изготавливаются по лицензии фирмы Danfoss.
Гидромоторы подразделяются в зависимости от величины рабочего объёма (см3). Величина рабочего объёма указывается в условном обозначении гидромотора, например: МГП 80—гидромотор с раб.объёмом 80,5 см3, МГП 200— гидромотор с раб.объёмом 200,0 см3 и т.д..
Эксплуатируются в районах с умеренным климатом—исполнение и категория размещения УХЛ4.
В качестве полной замены МГП - предлагаем приобрести у н планетарные гидромоторы типа ВМ3-.., имеющие идентичные характеристики, но значительно выгодные по цене и не уступающие при этом по качеству (см.соответствующую страницу сайта о гидромоторах типа ВМ3-..).

Конструкция гидромоторов МГП



1. ротор (шестизубая шестерня, у которой контур наружного венца зубьев выполнен в виде эпитрохоиды);
2. семь цилиндрических роликов (выполняют функцию зубьев статора);
3. статор (шестерня с внутренним зубчатым венцом);
4. пластины;
5. пластины;
6. корпус;
7. радиально-упорные роликовые конические подшипники;
8. выходной вал с внутренними шлицами;
9. манжета;
10. зубчатый вал;
11. золотниковое устройство;
12. вал привода золотника;
13. поджимная втулка;
14. крышка;
15. пластинчатая пружина;
16. гайка (для регулировки зазора в конических подшипниках);
17. дистанционная втулка (также для регулировки зазора в конических подшипниках);
18. шпонка;
19, 20, 21, 22. резиновые кольца;
23. болты;
24. подпружиненные шарики;
25. пробка;
26, 27. штифты;
28. упорный ролик.

Принцип работы гидромотра:
Направление вращения выходного вала гидромотора зависит от распределения впуска и выпуска рабочей жидкости к отверстиям в крышке. Рабочая жидкость под давлением поступает в одно из отверстий на крышке и по системе каналов отверстий поджимной втулки, золотника и промежуточной пластины подводится к расширяющимся в данный момент камерам переменного объёма, принуждая ротор обкатываться ( т.е совершать орбитальное движение вокруг оси статора с некоторым экцентирситетом, одновременно, вращаясь вокруг собственной оси в обратном направлении движению по орбите) по внутреннему зубчатому венцу статора, а из камер, где объём сокращается, отработанная жидкость вытесняется зубьями ротора и по распределительным каналам вышеуказанных деталей отводится через другое отверстие крышки в сливную магистраль. Таким образом, давление рабочей жидкости , поступающей в камеру переменного объёма, приводит в движение ротор, создающий крутящий момент, одновременно редуцируя движение ротора по орбите в обороты выходного вала с передаточным отношением 7:1. Соединения с карданным валом ротора и выходного вала—шлицевые. Привод золотника осуществляется валом привода золотника от ведущего элемента рабочей пары–ротора. (Гидромотры типа МГП иногда называют орбитальными по названию движения ротора).

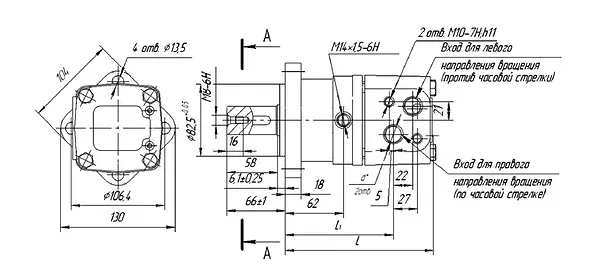

Габаритные и присоеденительные размеры планетарных гидромоторов


Обозначение Код L, мм L1, мм Тип вала d, мм
МГП 00.00.000 МГП 80 164 121 1 М20х1,5
-01 МГП 100 167 124
-02 МГП 125 172 129
-03 МГП 160 178 135
-04 МГП 200 185 142
-05 МГП 315 205 162
-06 МГП 80-01 164 121 2 М22х1,5
-07 МГП  100-01 167 124
-08 МГП 125-01 172 129
-09 МГП 160-01 178 135
-10 МГП 200-01 185 145
-11 МГП 250-01 194 151
-12 МГП 315-01 205 162
-18 МГП 250 194 151
-19 МГП 80Ш 164 121
-20 МГП 100Ш 167 124
-21 МГП 125Ш 172 129
-22 МГП 160Ш 178 135
-23 МГП 200Ш 185 142
-24 МГП 250Ш 194 151
-25 МГП 315Ш 205 162
-26 МГП 80K 164 121 3 М20х1,5
-27 МГП 100K 167 124
-28 МГП 125K 172 129
-29 МГП 160K 178 135
-30 МГП 200K 185 142
-31 МГП 250K 194 151
-32 МГП 315K 205 162
-54 МГП 80M 164 121 4
-55 МГП 100M 167 124
-56 МГП 125M 172 129

Виды валов гидромоторов МГП
