Редукторы коническо-цилиндрические тип КЦ1-300
 |
|
+7 (343) 361-89-99
Предназначение редуктора
Редукторы коническо-цилиндрические двухступенчатые применяются в приводах транспортеров, питателей и других подобных устройствах. Они выполняются для передаточных чисел 6,3-28.Предназначены для эксплуатации в макроклиматических районах с умеренным климатом (климатическое исполнение У), а также сухим и влажным тропическим климатом.
Описание редуктора
- нагрузка постоянная или переменная по величине, одного направления и реверсивная;
- работа в непрерывном режиме или с периодическими остановками (повторно-кратковременный режим);
- вращение валов в любую сторону;
- частота вращения входного вала не более 1500 об/мин с ограничением окружной скорости зубчатых передач до 12 м/с;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3.
Технические характеристики редуктора
|
Редуктор |
Передаточное число u |
Мт, Н*м |
Масса редуктора, кг |
Aw |
|
КЦ1-300 |
6.3, 10, 14, 20, 28 |
2400 |
474 |
300 |
|
КЦ 1-400 |
5300 |
980 |
400 |
|
|
КЦ1-500 |
9000 |
1740 |
500 |
Схема сборки, расположения, размеры и габариты редуктора
Схема сборки редукторов
Размеры (мм)

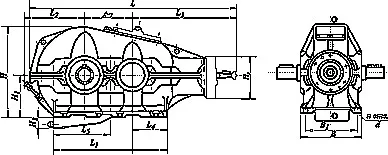

Габаритные и присоединительные размеры
|
Редуктор |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
H |
H1 |
H2 |
H3 |
d |
п |
|
КЦ1-300 |
1275 |
680 |
405 |
625 |
170 |
265 |
450 |
350 |
607 |
315 |
240 |
- |
22 |
6 |
|
КЦ1-400 |
1705 |
930 |
460 |
845 |
272 |
530 |
526 |
450 |
705 |
320 |
320 |
85 |
25 |
8 |
|
КЦ1-500 |
2085 |
1160 |
565 |
1030 |
340 |
520 |
630 |
550 |
877 |
400 |
340 |
100 |
33 |
8 |
Размеры концов входных и выходных валов
|
Редуктор |
Входной вал |
Выходной вал |
||||||||||
|
l |
l1 |
d1 |
d2 |
d3 |
t |
h |
b |
l2 |
d4 |
t1 |
b1 |
|
|
КЦ1-300 |
110 |
82 |
50 |
70 |
45.9 |
8 |
5 |
12 |
140 |
70 |
74.5 |
20 |
|
КЦ1-400 |
140 |
105 |
60 |
80 |
60 |
10 |
6 |
16 |
170 |
90 |
95 |
25 |
|
КЦ1-500 |
170 |
130 |
90 |
115 |
83.5 |
14 |
9 |
22 |
210 |
110 |
116 |
28 |
Размеры конца выходного вала в виде части зубчатой муфты
|
Редуктор |
m |
z |
A |
D |
D1 |
D2 |
k |
k1 |
k2 |
k3 |
|
КЦ1-300 |
3 |
56 |
325 |
180 |
110 |
174 |
295 |
55 |
25 |
22 |
|
КЦ1-400 |
4 |
56 |
370 |
240 |
140 |
232 |
335 |
60 |
35 |
22 |
|
КЦ1-500 |
4 |
56 |
422 |
240 |
140 |
232 |
390 |
60 |
35 |
22 |
