Пневмораспределители 5Р-6-36х-3

Пневмораспределители 5Р-6-36х-3



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиДиаметр, ДуДавление, МпаЦена, руб.
5Р6-361-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-361-3 УХЛ4 (Ду=6мм, К1/4")60,635250 руб.
5Р6-362-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-362-3 УХЛ4 (Ду=6мм, К1/4")60,635250 руб.
5Р6-366-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-366-3 УХЛ4 (Ду=6мм, К1/4")60,635250 руб.
5Р6-367-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-367-3 УХЛ4 (Ду=6мм, К1/4")60,635250 руб.

Технические характеристики пневмораспределителей 5Р-6-36х-3



Параметр

Наименование

Пневмораспределитель 5Р-6-361-3

Пневмораспределитель 5Р-6-362-3

Пневмораспределитель 5Р-6-366-3

Пневмораспределитель 5Р-6-367-3

Условный проход

6 мм

Тип присоединения

Резьбовое, с трубной присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний питания, дюйм

К1/4

Присоединение атмосферных пневмолиний, дюйм

К1/8

Номинальное давление

1,0 МПа

Минимальное рабочее давление, не более

0,1 МПа

Усилие, переключения не более, кгс (Н)

2 (20)

Пропускная способность, Kv*, м³/ч, не менее.

0,75

Масса, кг, не более

0,56

0,49

Пневмораспределители 5Р-6-36х-3

Пневмораспределители 5Р-6-36х-3 пятилинейные, трёхпозиционные с диаметром условного прохода 6 мм (К1/4"), c ручным управлением применяются для изменения направления движения потоков сжатого воздуха в пневматических приводах общего и специального назначения. Например, в железнодорожной промышленности.
     Пневмораспределители данного типа спроектированы для работы на сжатом воздухе давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 10 класса (ГОСТ 17433) и содержащем распыленное масло вязкостью 10…35 сантистокс (мм²/с), рабочая температура до +50 °С.
     Климатическое исполнение для районом с умеренным и холодным климатом (УХЛ) и общеклиматического исполнения (О), категория размещения, обычно, 4 - вентилируемые помещения, без прямого попадания лучей солнца и пыли на устройство. Подробнее по климатическим исполнениям см. основные положения ГОСТ 15150-69 с новыми изменениями.
     Пневмораспределители 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3 могут работать в любом положении.

Структура условного обозначения 5Р-6-36х-3

хР

-



6

-



х





х





х



3



ххх















Климатическое исполнение и категория размещения



Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя



Для двухпозиционных распределителей:
2 - управление двухстороннее с фиксацией в крайних положениях;
3 - управление одностороннее с пружинным возвратом.
Для трёхпозиционных распределителей:
1 - в средней позиции все линии перекрыты, пружинный возврат;
2 - в средней позиции обе полости потребителя сообщены с атмосферой, пружинный возврат;
6 - в средней позиции все линии перекрыты, ручной возврат;
7 - в средней позиции обе полости потребителя сообщены с атмосферой, ручной возврат.



Вид управления: 5 - ручное кнопка, 6 - ручное рычаг, 7 - ножное



Число позиций: 2 или 3



Условный проход, мм



Число линий: 3 - трёхлинейные, 5 - пятилинейные

 Примеры условного обозначения:
     Пневмораспределитель пятилинейный трёхпозиционный с ручным управлением при помощи рычага, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя K1/4", рассчитан на номинальное рабочее давление 1 МПа, в средней позиции все линии перекрыты, с ручным возвратом:
     Пневмораспределитель 5Р-6-366-3
     то же, только в среднем положении обе полости потребителя сообщены с атмосферой:
     Пневмораспределитель 5Р-6-367-3.

 * Kv определяется по ГОСТ 14691-69

Габаритные и присоединительные размеры пневмораспределителя 5Р-6-36х-3

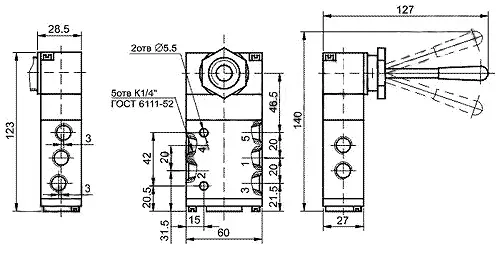

Чертёж 5Р6-361-3, 5Р6-362-3

Чертёж 5Р6-366-3, 5Р6-367-3
