Гидрораспределители Parker D1VW001, D1VW004, D1DW, D3W009

Предназначение

Гидрораспределители служат для управления пуском, остановом и направлением объемного потока. На гидрораспределители, рассчитанные на работу от переменного тока устанавливаются катушки для переменного тока, на гидрораспределители, рассчитанные на работу от постоянного тока - катушки постоянного тока. Установка катушек на гидрораспределители не своего типа не допускается.

Гидрораспределители Parker D1VW4СNJ(Y,T)W устройство и принцип работы

Гидрораспределители D1VW4СNJ(Y,T)W c условным проходом 6 мм являются золотниковыми гидрораспределителями с одно- или двухсторонним электромагнитным управлением.

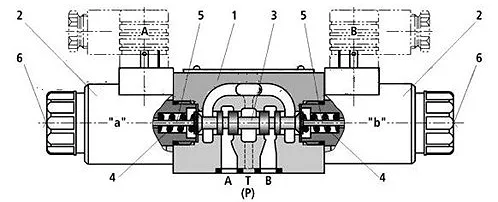

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

Принцип действия гидрораспределителей D1VW

В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Гидрораспределители Parker D3W 9 С N J W устройство и принцип действия

Гидрораспределители D3W9СNJ(Y,T)W c условным проходом 10 мм являются золотниковыми гидрораспределителями с одно- или двухсторонним электромагнитным управлением. Монтаж в любом пространственном положении, но рекомендуется - в горизонтальном.

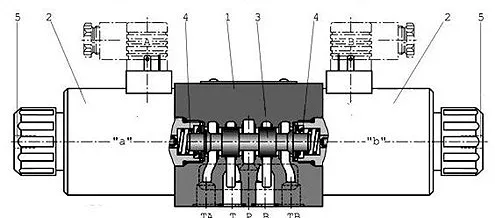

Основными элементами гидрораспределителя D3W являются: корпус (1), один или два электромагнита (соленоида) (2), золотник (3) и одна или две возвратные пружины (4).

Принцип действия гидрораспределителей D2W

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом электромагнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.
