Предназначение редуктора
Редукторы специальные крановые РК-450, РК-500, РК-600 предназначены для изменения крутящих моментов и частоты вращения.
Описание редуктора
- Редукторы применяются при работе в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой;
- работа при нагрузке одного направления и реверсивной;
- вращение валов в любую сторону с частотой вращения входного вала не более 1500 об/мин. и окружной скоростью не более 12 м/сек.;
- атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м.
- Климатические исполнения: У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
Технические характеристики редуктора
|
Редуктор |
Передаточное число u |
Мт, Н*м |
Масса редуктора, кг |
AwT |
AwБ |
|
РК-500 |
8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 |
18800 |
1230 |
500 |
350 |
|
РК-600 |
28700 |
2130 |
600 |
400 |
Схема сборки, расположения, размеры и габариты редуктора
Схема сборки редукторов
Размеры (мм)
Габаритные и присоединительные размеры
|
Редуктор |
aw1 |
aw2 |
I |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
B |
A1 |
B1 |
H |
H1 |
H2 |
h |
d |
|
РК-450 |
300 |
450 |
1500 |
450 |
475 |
1030 |
620 |
275 |
230 |
491 |
100 |
510 |
450 |
356 |
743 |
320 |
130 |
35 |
25 |
|
РК-500 |
350 |
500 |
1640 |
510 |
550 |
1120 |
610 |
300 |
205 |
516 |
120 |
580 |
520 |
408 |
875 |
400 |
105 |
35 |
32 |
|
РК-600 |
400 |
600 |
1900 |
550 |
595.5 |
1360 |
870 |
350 |
250 |
639 |
200 |
660 |
590 |
472 |
965 |
400 |
200 |
40 |
32 |

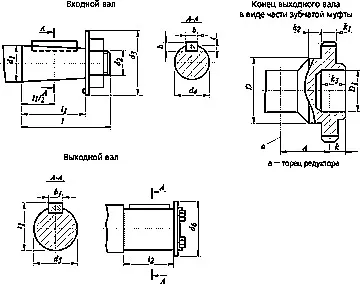

Размеры концов входных и выходных валов
|
Редуктор |
Входной вал |
Выходной вал |
||||||||||
|
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
d5 |
d6 |
l2 |
|
|
РК-500 |
90 |
М64х4 |
130 |
83.5 |
170 |
130 |
22 |
14 |
9 |
130 |
150 |
200 |
|
РК-600 |
90 |
М64х4 |
130 |
83.5 |
170 |
130 |
22 |
14 |
9 |
150 |
170 |
200 |
Размеры конца выходного вала в виде части зубчатой муфты
|
Редуктор |
m |
z |
A |
k |
k1 |
k2 |
k3 |
D |
D1 |
|
РК-500 |
8 |
54 |
73 |
40 |
50 |
22 |
78 |
260 |
190 |
|
РК-600 |
10 |
48 |
70 |
50 |
60 |
16 |
85 |
280 |
200 |
|
8 |
54 |
70 |
40 |
50 |
22 |
78 |
260 |
190 |
Примечание.
Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.
