Насос Г11, АГ11, БГ, ВГ11, СВ-В, шестеренный

Насос Г11, АГ11, БГ, ВГ11, СВ-В,  шестеренный



Цена:
от 2500 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиМощностьРасходДиаметр, ДуДавление, МпаВес, кгРазмеры, смЦена, руб.
Насос Г11-11 шестеренный 0,22Квт8 л/минК1/4", К3/8"0,51,810x10x95760 руб.
Насос Г11-11А шестеренный0,12кВт5 л/минK=1/4"0,51,810x10x95760 руб.
Насос АГ11-11, АГ11-11А (фланцевый) шестеренный0,22Квт8 л/мин-0,501.авг10x10x95535 руб.
Насос Г11-21, Г11-22, Г 11-22А-18 л/мин-2,54,3-14625 руб.
Насос Г11-23, Г11-23А-38 л/мин-2,58,7-14670 руб.
Насос Г11-24, Г11-24А-73 л/мин-2,511-17685 руб.
Насос Г11-25, Г11-25А-133 л/мин-2,516-19980 руб.
Насос БГ11-11 агрегат -8 л/мин-2,57,3-16740 руб.
Насос БГ 11-11А агрегат-5 л/мин-2,507.мар-16740 руб.
Насос ВГ11-11, ВГ11-11А агрегат-8 л/мин-2,57,3-16740 руб.
Насос агрегат БГ11-21-18 л/мин-2,530-35055 руб.
Насос агрегат БГ11-22----30,2-39195 руб.
Насос агрегат БГ11-22А----24,2-36360 руб.
Насос агрегат БГ11-23-38 л/мин-2,542-45630 руб.
Насос агрегат БГ11-23А----39,9-45630 руб.
Насос агрегат БГ11-24-73 л/мин-2,555-49455 руб.
Насос агрегат БГ11-24А----46,6-49230 руб.
Насос агрегат БГ11-25-133 л/мин-2,5113-73080 руб.
Насос агрегат БГ11-25А----85,9-64575 руб.
Насос ДБГ11-11, ДБГ11-11А-8 л/мин-2,52-8325 руб.
Насос ДВГ11-11, ДВГ11-11А-8 л/мин-2,52,2-8325 руб.
Насос ДБГ11-22, ДБГ11-22А-18 л/мин-2,512,2-26055 руб.
Насос ДБГ11-23, ДБГ11-23А-38 л/мин-2,518,9-30510 руб.
Насос ДБГ11-24, ДБГ11-24А-73 л/мин-2,523,6-32040 руб.
Насос ДБГ11-25, ДБГ11-25А-133 л/мин-2,536,9-38520 руб.

Код ТН ВЭД 8413 60 310 0

Технические характеристики насосов Г11,  ДБГ11-2Х, БГ11-2Х шестеренных

Насос шестеренный

Г11-21

Г11-22А

Г11-22

Г11-23А

Г11-23

Г11-24А

Г11-24

Г11-25А

Г11-25

БГ11-21

БГ11-22А

БГ11-22

БГ11-23А

БГ11-23

БГ11-24А

БГ11-24

БГ11-25А

БГ11-25











БГВ11-24А







Рабочий объем, см³

8

11,2

16

22,4

29,1

40

56

80

100

Номинальная подача, дм³/с

0,15

0,2

0,3

0,44

0,64

0,86

1,22

1,75

2,22

(л/мин)

-9

-12

-18

-26

-38

-51,5

-73

-105

-133

Коэффициент подачи, %,

>84

>76

>78

>80

>82

>89

>90

>91

>92

К.п.д., %,

>68

>54

>56

>64

>68

>72

>74

>76

>77

Давление на выходе

Nominal

 2,5 Мпа (25 кгс/см²)

Max

 3,0 Мпа (30 кгс/см²)

Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²)

Частота вращения, с-1 (об/мин):

- Nominal

 24,0 (1450)

- Max

 30,0 (1800)

- Min

 10,0 (600)

Nominalмощность при nominalдавлении, кВт

0,55

0,9

1,3

1,7

2,2

2,9

4,0

5,5

7,1

Nominalмощность приводного электродвига теля, кВт

0,55

1,1

1,5

2,2



3,0

4,0

5,5

7,5

Масса насосов, кг, не более

2,8

4,3



8,7





11,0



16,0

Масса агрегатов, кг, не более

20,0

25,0

30,0

40,0

42,0

47,0

55,0



86,0

95,0

 Модель электродвигателя

АИР80А4

АИР80В4



АИР90L4



 АИР100S4

АИМ100S4

АИР100 L4

АИР112М4

АИР132S4


Технические характеристики; агрегат шестеренный ДБГ11, БГ11, ВГ11

Агрегат шестеренный ДБГ11, БГ11, ВГ11



Г11-11

А Г11-11 А

А Г11-11

ДБ Г11-11 А

ДБ Г11-11

В Г11-11 А

В Г11-11

Рабочий объем, см³





Номинальная подача, л/мин.

5

8

Коэф.подача, %

>74

>76

КПД, %





Давление на выходе

nominal

0,5 МПа

max

0,6 МПа

Давление на входе,

nominal

0,08 МПа

0,12 МПа

max

Частота вращения

nominal

24,0 (1450) с-1(об/мин)

max

10,0(600) с-1(об/мин)

min

30,0(1800) с-1(об/мин)

Номинальная мощность электродвигателя,

0,12 кВт

0,22 кВт

Тип электродвигателя

АИР63А4

Масса насоса шестеренного (Г-11)

2,2 кг

Размеры (Г-11)

101x100x86

Размеры (АГ-11)

118x86x90

Масса насосного агрегата (БГ-11)

12,5 кг

Размеры (БГ-11; ДБГ-11)

350x170x210

Размеры (ВГ-11)

310x150x195

Масса насосного агрегата (ДБГ-11)

3,5 кг

Дополнительные сборочные единицы агрегата шестеренного :



Полуагрегаты с муфтой, агрегаты шестеренные с двигателем. Варианты установки насоса шестеренного: горизонтальные, вертикальные и с погружением в масло. Насосы и насосные агрегаты монтируются в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации.

Описание и предназначение насоса и агрегата шестеренного Г11, АГ11, ДБГ11, БГ11, ВГ11

Агрегат и насос шестеренчатый Г11, АГ11; ДБГ11, БГ, ВГ11-предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.  Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. Допускается применять насосы и насосные агрегаты в гидравлических системах. Гидравлические системы должны быть оснащены маслянными фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали
     Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
     Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Структура условного обозначения насоса Г11

Г11

-

хх



1х - перый габарит, насос шестеренный с подачей до 8 лит/мин;
2х- второй габарит насосы шестеренные с подачей до 100 лит/мин.



Г - насос шестеренный с исполнением на лапах;
БГ - агрегат шестеренный с электродвигателем на лапах или платформе;
АГ - насос шестеренный с исполнением - малый фланец;
ВГ - агрегат шестеренный с исполнением фланец;
ДБГ – агрегат шестеренный без электродвигателя на лапах или платформе.

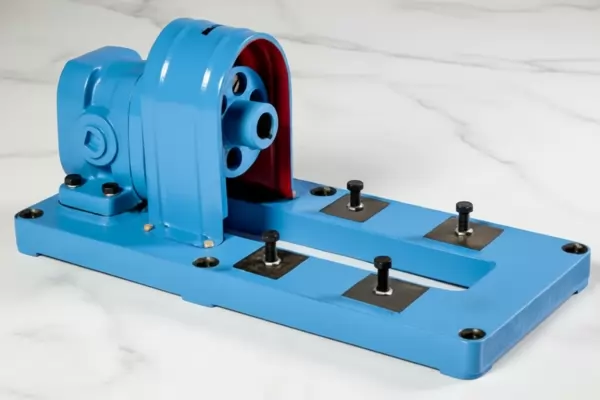

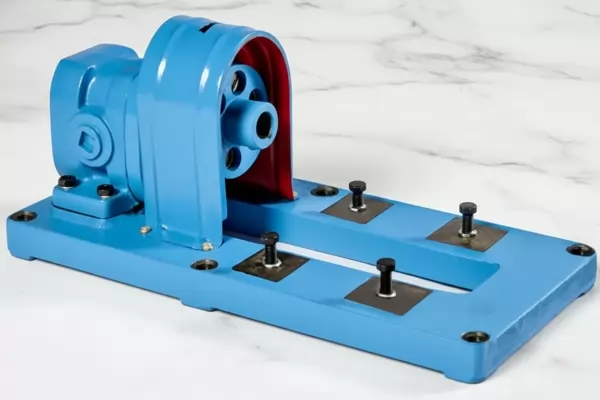

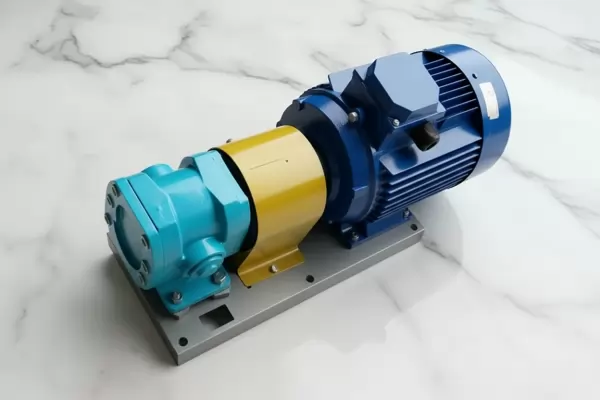

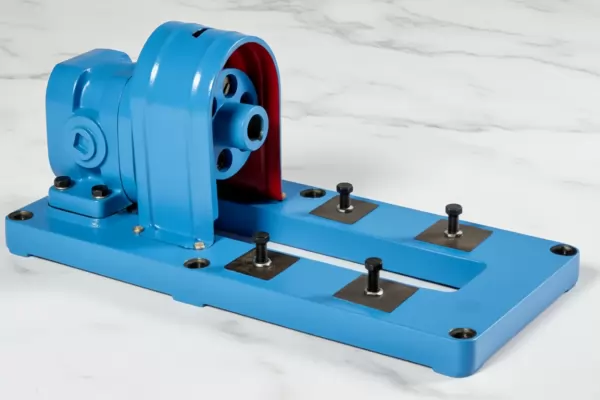

Фото насосов



 Насос 1 габарита:  Г11-11 ,  А Г11-11

Б Г11-11 ,  В Г11-11

 Насосы 2 габарита: Г11-22, Г11-23, Г11-24, Г11-25,

БГ11-22, БГ11-23, БГ11-24, БГ11-25



Направление вращения приводного вала насоса шестеренного Г11 – правое. Привод насосов шестеренных Г11 должен осуществляться только через упругую муфту. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм.
Ресурс до списания насоса шестеренного Г11 при номинальном режиме работы не менее 7100 часов.
Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.
Насосы установленные в гидросистемах служат для:
  • для обеспечения смазки трущихся деталей и узлов
  • для создания рабочего давления в гидравлических системах.
  • для перекачивания смазывающей жидкостей
Принцип работы шестеренных насосов Г11 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.
Привод насосов осуществляется через упругую муфту, которая служит для компенсации колебании, ударных нагрузок и несоосности валов привода и насоса.
     Насосы шестеренные следуюет монтировать в горизонтальном или вертикальном положении, с погружением в масло или без, на жестком основании, недопускающем вибрации.
Агрегат шестеренный Г11, АГ11; ДБГ11, БГ, ВГ11
Предназначение агрегат шестеренный ДБГ11, БГ11, ВГ11
Шестеренный агрегат ДБГ11, БГ, ВГ11- предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.
Описание агрегат шестеренный Г11
Направление вращения приводного вала насоса шестеренного Г11 – правое. Привод насосов шестеренных Г11 должен осуществляться только через упругую муфту. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм.
Ресурс до списания насоса шестеренного Г11 при номинальном режиме работы не менее 7100 часов.
Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.
Принцип работы шестеренных насосов Г11 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Виды исполнения насосов и агрегатов Г11:

Типоисполнение насоса (агpегата)

Исполнение

Общий вид

Г11-11 Б; Г11-11 А ; Г11-11

С кpеплением на лапах




А Г11-11 Б; А Г11-11 А ; А Г11-11

С фланцевым креплением




Б Г11-11 Б; Б Г11-11 А ; Б Г11-11

С кpеплением на лапах двигателя




ДБ Г11-11 Б; ДБ Г11-11 А ; ДБ Г11-11 ; ДВ Г11-11 Б; ДВ Г11-11 А ; ДВ Г11-11

Без двигателя




В Г11-11 Б; В Г11-11 А ; В Г11-11

С фланцевым креплением






 Пример обозначения шестеренных насосов серии Г11

Г11-25, Г11-25А, Г11-23, Г11-23А, Г11-22, Г11-22А, Г11-24, Г11-24А, Г11-11 , Г11-11 А , Г11-11 Б, А Г11-11 , А Г11-11 А , ДБ Г11-11 А , ДБ Г11-11 , ДВ Г11-11 А , ДВ Г11-11 , ДБГ11-22(А), ДБГ11-23(А), ДБГ11-24(А), ДБГ11-25(А), Б Г11-11 , Б Г11-11 А , Б Г11-11 Б, В Г11-11 , В Г11-11 А , В Г11-11 Б, БГ11-22(А), БГ11-23(А), БГ11-24(А), БГ11-25(А)
Дополнительные сборочные единицы насоса шестеренного :
Полуагрегаты с муфтой, агрегаты шестеренные с двигателем. Варианты установки насоса шестеренного: горизонтальные, вертикальные и с погружением в масло. Насосы и насосные агрегаты монтируются в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации.
