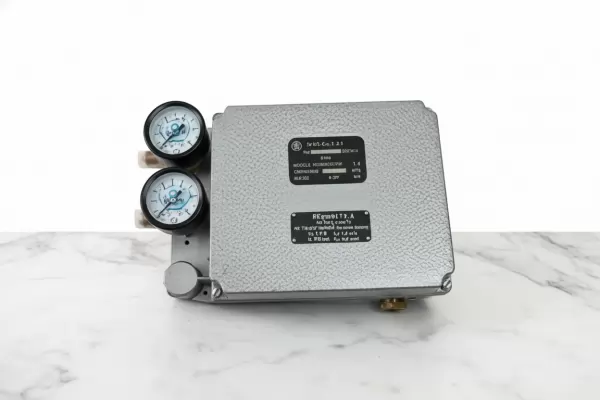

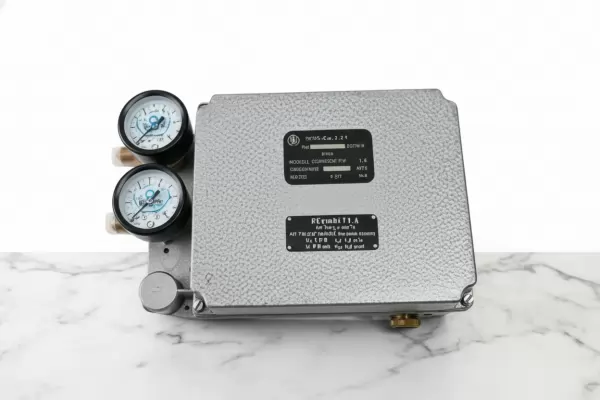

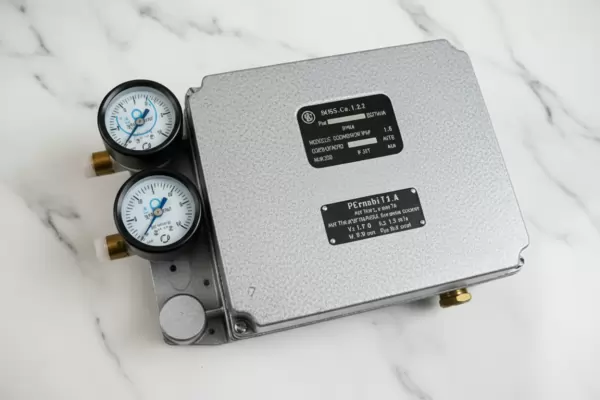

Позиционеры электропневматические ЭПП, ЭПП-Ех

Технические характеристики электропневматических позиционеров ЭПП, ЭПП-Ех

Диапазон изменения входного электрического сигнала постоянного тока:

• для барьера БИП-1: 0–5; 0–20; 4–20 мА;
• для электропневмопозиционера: 0–5; 0–20; 4–20 мА.

Диапазон изменения входного электрического сигнала постоянного тока, поступающего от искробезопасных выходов барьера БИП-1: 0–5; 0–20; 4–20 мА.

Входное сопротивление в зависимости от диапазона изменения входного сигнала не более:

• 580 ± 30 Ом – для диапазона входного сигнала 0–5 мА;
• 115 ± 15 Ом – для диапазонов входных сигналов 0–20; 4–20 мА.

Давление воздуха питания электропневмопозиционера 250, 400, 600, 630 кПа.
Допускаемое отклонение давления воздуха питания от номинального значения ± 10%.
Классы загрязненности воздуха питания – 1 или 3 класса по ГОСТ 17433-80.
Допускается содержание сероводорода в воздухе питания электропневмопозиционеров ЭПП-Ор, ЭПП-Ех-Ор до 10 мг/м³ и (или) сернистого ангидрида до 10 мг/м³.

Позиционеры ЭПП-Ех возвратно-поступательным движением выходного вала исполнительного механизма обеспечивают условный ход исполнительного механизма, соответствующий ряду 10; 16; 25; 40; 60; 100 мм.

Для поворотных исполнительных механизмов имеют угол поворота выходного вала 90°.

Класс точности - 1.0 (предел допускаемой основной погрешности, выраженной в процентах от величины условного хода, не должен превышать ±1,0).

Расход воздуха питания позиционера в установившемся режиме:

Обозначение монтажных комплектов ЭПП, ЭПП-Ех

Обозначение монтажного комплекта	Параметры монтажного комплекта
	Тип позиционера	Тип комплектуемого исполнительного механизма	Условный ход выходного элемента, мм	Диаметр заделки мембраны, мм	Вид действия	Конструкция стойки исполнительного механизма (Примечание: ДАЗ – конструкция стойки Дунаевецкого арматурного завода)
1	ЭПП-2, ЭПП-“Ор”-2, ЭПП-Ех-2, ЭПП-Ех-“Ор”-2	Пневматические мембранные приводы серии 2000 СП “Стерхавтоматизация”	10-60	-	Исполнительный механизм прямого действия (ППХ), исполнительный механизм обратного действия (ОПХ)	Круглые
2			60-100	-
3		Поршневые исполнительные механизмы	10-60	-		-
4			60-100	-
5	ЭПП-1, ЭПП-“Ор”-1, ЭПП-Ех-1, ЭПП-Ех-“Ор”-1	Пневматические мембранные приводы серии 2000 СП “Стерхавтоматизация”	10-60	-		Круглые
6			60-100	-
7	ЭПП-1, ЭПП-“Ор”-1, ЭПП-Ех-1, ЭПП-Ех-“Ор”-1	-	10-60	160, 200, 250, 320, 400, 500	ППХ, ОПХ	-
8			60-100	400, 500	ППХ, ОПХ	Литые
9			10, 16, 25	160	ППХ, ОПХ	Литые
10			10, 16, 25 10, 16, 25, 40 25, 40	200 250 400	ППХ, ОПХ ППХ, ОПХ ППХ	Литые Литые ДАЗ
11			16, 25, 40 16, 25, 40, 60 25, 40	320 320 400	ППХ ППХ ОПХ	Литые Литые ДАЗ
12			60	320 400 400	ППХ ППХ ОПХ	Литые ДАЗ ДАЗ
13			60 16, 25, 40	200 250	ППХ, ОПХ	Сварные
14			25, 40 16, 25, 40 25, 40 25 40	320 320 400 400 500	ППХ ОПХ ППХ ОПХ ППХ
15			60	320 400 500	ППХ, ОПХ
16			40	400 500	ОПХ
17			100	400 500	ППХ, ОПХ
18	ЭПП-1-90, ЭПП-Ех-1-90, ЭПП-“Ор”-1-90, ЭПП-Ех-“Ор”-1-90		-	-	-
19	ЭПП-2-90, ЭПП-Ех-2-90, ЭПП-“Ор”-2-90, ЭПП-Ех-“Ор”-2-90		-	-	-

Принцип работы и принципиальная схема позиционеров ЭПП, ЭПП-Ех и

Магнитное поле, возникающее при прохождении тока через катушку 1 (рисунок 1), взаимодействуя с полем постоянного магнита, развивает усилие, прямо пропорциональное величине входного сигнала. Под действием этого усилия в позиционере одностороннего действия рычаг 2, перемещаясь относительно опоры 7, изменяет зазор между соплом 3 и заслонкой 4, что приводит к изменению давления в управляющей камере А пневматического усилителя 16.

На выходе пневматического усилителя формируется усиленный по мощности пневматический сигнал, который по линии «1» поступает в полость исполнительного механизма 11. Выходной элемент 12 исполнительного механизма, совершая ход, перемещает посредством кулачка 13 коромысло 10, что приводит к изменению усилия пружины обратной связи 8 до тех пор, пока не будет достигнуто равновесия на рычаге 2 в системе «сопло-заслонка».

В позиционере двустороннего действия рычаг 2 закрывает сопло 3 и открывает сопло 5, в результате чего давление в управляющей камере А пневматического усилителя 16 увеличивается, а в пневматической камере усилителя 17 – уменьшается.

Давление в полостях включают пневматические усилители таким образом, что линия «1» от исполнительного механизма сообщается с линией питания «⊲», а линия «2» – с атмосферой.

В результате перепада давлений в линиях «1» и «2» выходной элемент 12 исполнительного механизма совершает ход и посредством кулачка 13 и коромысла 10 изменяет усилие пружины обратной связи 8 до тех пор, пока вновь не будет достигнуто равновесие на рычаге 2.

Таким образом, новому значению входного сигнала соответствует новое положение выходного элемента исполнительного механизма 11. Настройка начала хода осуществляется вращением винта 6, диапазона – перемещением ползуна 9 по пазу коромысла 10.

Дроссель 14 служит для изменения коэффициента усиления позиционера, дроссель 15 – для изменения величины расхода воздуха на выходе позиционера.

Конструкция позиционеров электропневматических ЭПП, ЭПП-Ех

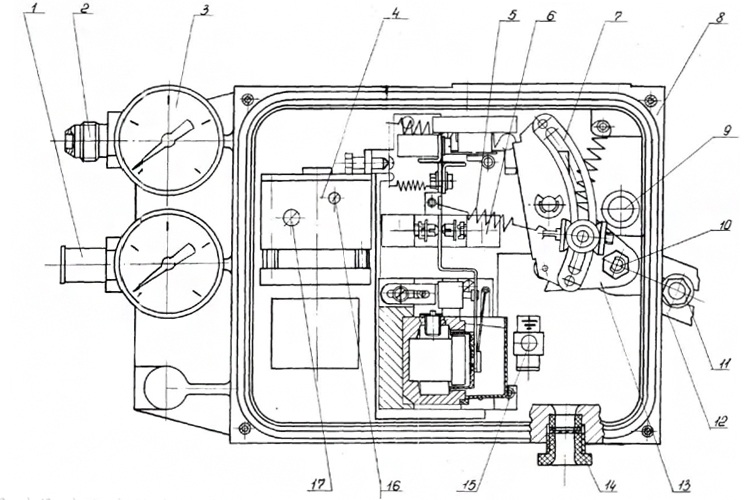

Основными узлами позиционера является блок преобразования 6, пневматический усилитель 4 (в позиционере двустороннего типа их два). Узлы позиционера смонтированы в корпусе 8, внутри которого расположены коммутационные каналы. На корпусе расположены штуцера 2, резьбы которых предохраняются заглушками 1 и манометры-индикаторы 3 (в позиционерах одностороннего действия их два, двустороннего – три), предназначенные для индикации сигналов в линиях связи.

По специальному заказу позиционер поставляется без штуцеров 2 и без манометра-индикатора установленного в линии питания. При этом на корпусе расположены отверстия под штуцера с конической резьбой ¼ дюйма.

Обратная связь позиционера с поворотным исполнительным механизмом осуществляется посредством выходного валика 10. Обратная связь позиционера с возвратно-поступательным исполнительным механизмом осуществляется посредством рычага 12 и пальца 11. Палец может перемещаться вдоль паза рычага и устанавливаться на любую оцифрованную отметку, соответствующую выбранному условному ходу исполнительного механизма.

Связь выходного валика 10 с пружиной обратной связи 5 осуществляется через профильный кулачок 13 и коромысло 7. Для свободного отвода воздуха из внутренней полости позиционера служит фильтр 9. В нижней части стенки корпуса имеется патрубок 14 для подвода электрического кабеля.
