Гидроклапан Г52-22, 23, 24 предохранительный

Гидроклапан Г52-22, 23, 24 предохранительный



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиРасходДиаметр, ДуДавление, МпаВес, кгЦена, руб.
Гидроклапан Г52-2220126,32,53000 руб.
Гидроклапан АГ52-222012102,53000 руб.
Гидроклапан БГ52-222012102,53000 руб.
Гидроклапан ПГ52-2220126,32,93000 руб.
Гидроклапан АПГ52-222012102,93000 руб.
Гидроклапан БПГ52-222012202,93000 руб.
Гидроклапан Г52-2340166,34,63150 руб.
Гидроклапан АГ52-234016104,63150 руб.
Гидроклапан БГ52-234016204,63000 руб.
Гидроклапан Г52-2480206,34,63450 руб.
Гидроклапан АГ52-248020104,63450 руб.
Гидроклапан БГ52-248020204,63450 руб.
Гидроклапан ПГ52-2480206,34,653450 руб.
Гидроклапан АПГ52-248020104,653450 руб.
Гидроклапан БПГ52-248020204,653450 руб.

Гидроклапаны Г52-22, 23, 24 предохранительные

Г52-2 Гидроклапан предохранительный
Гидроклапаны предохранительные Г52-2… представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Назначение клапан Г52 – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.

Структура условного обозначения гидроклапана Г52-22, Г52-23, Г52-24

А



П



Г52-2



4



УХЛ4









Климатическое исполнение и категория размещения



Условный проход, Ду:

2 – 10 мм;

3 – 16 мм;

4 – 20 мм;

5 – 32 мм.



Г52-2 – без электрического управления разгрузкой;

Г52-3 – с электрическим управлением.



Исполнение по присоединению:

П – стыковое;

без буквы – резьбовое.



Исполнение по давлению:

без буквы - 0.3-6.3 МПа;

А – 1-10 МПа;

Б – 2-20 МПа.

Технические характеристики гидроклапанов Г52-22, Г52-23, Г52-24

Марка

Условный проход, мм

Номинальный расход, л/мин

Номинальное давление, МПа

Диапазон регулирования давления, МПа

Давление разгрузки, МПа

Присоедине-ние

Масса, кг

Г52-22



12



20

6,3

0,3 - 6,3









0,3

К3/8"

2,5

АГ52-22

10

0,5 – 10

БГ52-22

20

1-20

ПГ52-22

6,3

0,3 - 6,3

панельный

2,9

АПГ52-22

10

0,5 – 10

БПГ52-22

20

1-20

Г52-23

16

40

6,3

0,3 - 6,3

К1/2"

4,6

АГ52-23

10

0,5 – 10

БГ52-23

20

1-20

Г52-24



20



80

6,3

0,3 - 6,3

К3/4"

4,6

АГ52-24

10

0,5 – 10

БГ52-24

20

1-20

ПГ52-24

6,3

0,3 - 6,3

панельный

4,65

АПГ52-24

10

0,5 – 10

БПГ52-24

20

1-20

Чертеж и описание работы гидроклапана Г52-22, Г52-23, Г52-24, Г52-25

Чертеж Г52

Предохранительные клапаны непрямого действия Г52-2 состоят из следующих основных деталей: корпуса 4, переливного золотника 5, пружин 9 и 14, шарикового вспомогательного клапана 12 и регулировочного винта 15. Масло из напорной линии подводится в полость 6 клапана и отводится от него в сливную линию через сливное отверстие 3. Полость 6 каналом 2 соединена с нижней торцовой полостью 1 переливного золотника и через малое отверстие 7 в золотнике с верхней торцовой полостью 10, откуда масло через вспомогательный клапан может поступать в сливную линию по каналу 11. Если давление в гидросистеме не превышает давления, на которое настроен вспомогательный клапан, последний закрыт, давления в торцовых полостях переливного золотника 5 одинаковы, и золотник прижат пружиной 9 к своему конусному седлу, вследствие этого напорная и сливная линия разъединены. Как только давление масла на вспомогательный клапан преодолевает усилие пружина 14, регулируемое винтом 15, шарик отойдет от седла, и масло в небольшом количестве из полости 6 по каналам 7 и 11 будет поступать в сливную линию. Из-за потери давления в малом отверстии 7 давление в полости 10 уменьшится, и золотник 5 переместится вверх, сжимая пружину 9 и соединяя напорную линию со сливной. Перемещение золотника вверх происходит до тех пор, пока силы от давления в полостях 1 и 6 не уравновесят силу от давления в полости 10 и усилие пружины 9. После этого давление в полости 6 (в напорной линии) автоматически поддерживается постоянным. При случайном возрастании давления в напорной линии увеличивается поток жидкости через отверстие 7 и потери давления в нем, равновесие сил на золотнике 5 нарушается, и он поднимается вверх, дополнительно сжимая пружину 9. Это приводит к уменьшению сопротивления дросселирующей щели между переливным золотником и его коническим седлом, а следовательно, к снижению давления в напорной линии до заданного уровня. Если давление в напорной линии падает ниже давления настройки вспомогательного клапана, давления в полостях 1, 6 и 10 выравниваются, и пружина 9 прижимает золотник к седлу, надежно разъединяя напорную и сливную линии. Давление в гидросистеме регулируется поворотом винта 15. Клапан может быть использован и для разгрузки системы от давления. Если отверстие 8 через кран или золотник управления соединить с линией слива, давление в полости 10 упадет, золотник 5 под действием небольшого давления (~ 0,3 МПа) в полостях 1 и 6 поднимается вверх, сжимая сравнительно слабую пружину 9 и соединяя напорную и сливную линии. При этом все масло, подаваемое насосом, сливается в бак, а давление в напорной линии не превышает 0,3 МПа. Золотник управления может входить в комплект предохранительного клапана. При выключенном электромагните золотника управления 16 полость 10 соединяется с линией слива, и гидросистема разгружается от давления; при включении электромагнита клапан работает, как было описано выше.

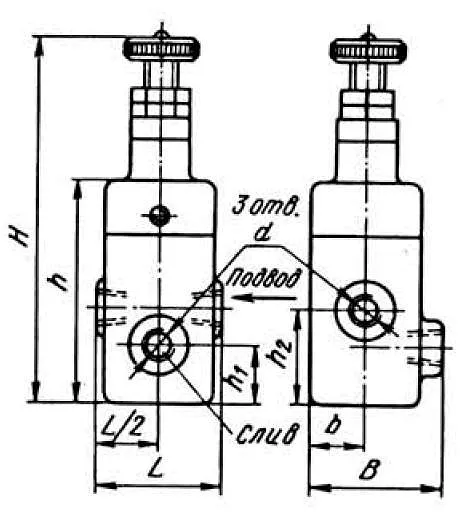

Габаритные и присоединительные размеры гидроклапанов Г52-22, Г52-23, Г52-24, Г52-25

Габариты Г52-2

Типо- размер

Ду

d по ГОСТ 6111-52

L

B

b

H

h

h1

h2

клапан Г52 -22

10

К⅜"

64

66

29

180

113

31

49

клапан Г52-23

16

КЅ"

96

82

34

200

132

37

62

клапан Г52-24

20

К."

96

82

34

200

132

37

62

клапан Г52-25

32

К1."

120

100

40

240

172

47

91

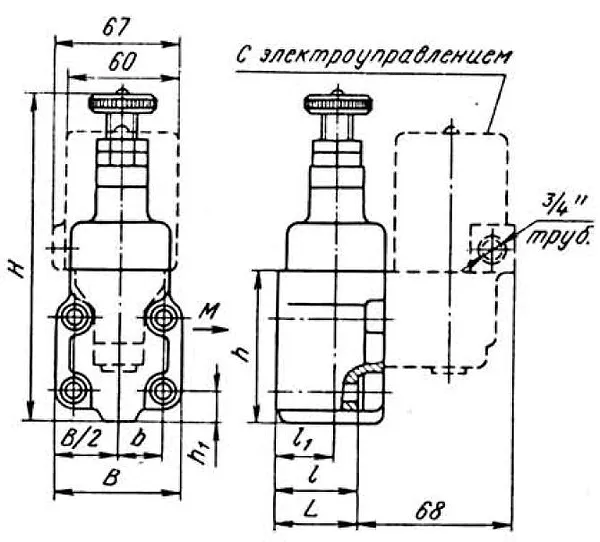

Габаритные и присоединительные размеры гидроклапанов ПГ52-22, ПГ52-23, ПГ52-24, ПГ52-25

Габариты ПГ52-2(3)

Типо-размер

Ду

L

l

l1

B

b

H

h

H1

клапан ПГ52-22

10

61

50

32

68

25

180

85

18

клапан ПГ52-23

20

71

59

37

88

33,5

200

104

12

клапан ПГ52-24

20

71

59

37

88

33,5

200

104

12

клапан ПГ52-25

32

83

67

43

106

40

240

144

28
