Вакуумный эжектор SEM 100 SDS
Назначение
SEM-C эжекторы многоступенчатые Schmalz — это компактный эжектор (генератор вакуума) с интегрированной технологией клапанов и системным мониторингом для перемещения картона, упаковочных материалов, изоляционных материалов и других пористых элементов. Многоступенчатый эжектор (управляемый) с высокой производительностью всасывания. Алюминиевая система патрубков. Уплотнения и клапанные заслонки из NBR. Глушитель может быть установлен в осевом направлении или сбоку. Функциональная монтажная пластина с всасывающим клапаном (NO или NC) и клапаном сброса NC. Дополнительное реле вакуума. Вакуумное соединение, подсоединение сжатого воздуха. Мощность вакуумирования до 673 л/мин. Максимальный уровень вакуума: 85%. Корпус из алюминия. Многоступенчатая система патрубков. Подробнее тех. данные и монтажные принадлежности смотрите в каталоге.
Параметры вакуумных эжекторов SEM
Тип | Уровень вакуума, % | Макс. скорость откачки, л/мин | Макс. скорость откачки, м³/час | Расход воздуха в режиме откачки, л/мин | Расход воздуха в режиме откачки, м3/ ч |
Вакуумный эжектор SEM 25 | 85 | 402 | 24,1 | 101 | 6,1 |
Вакуумный эжектор SEM 25 SDA | 85 | 393 | 23,6 | 101 | 6,1 |
Вакуумный эжектор SEM 25 SDS | 85 | 332 | 19,9 | 101 | 6,1 |
Вакуумный эжектор SEM 50 - | 85 | 706 | 42,4 | 197 | 11,8 |
Вакуумный эжектор SEM 50 SDA | 85 | 704 | 42,2 | 197 | 11,8 |
Вакуумный эжектор SEM 50 SDS | 85 | 642 | 38,5 | 197 | 11,8 |
Вакуумный эжектор SEM 100 - | 85 | 1071 | 64,3 | 376 | 22,6 |
Вакуумный эжектор SEM 100 SDA | 85 | 976 | 58,6 | 376 | 22,6 |
Вакуумный эжектор SEM 100 SDS | 85 | 909 | 54,5 | 376 | 22,6 |
Вакуумный эжектор SEM 150 | 85 | 1400 | 84,0 | 590 | 35,4 |
Вакуумный эжектор SEM 150 SDA | 85 | 1290 | 77,4 | 590 | 35,4 |
Вакуумный эжектор SEM 150 SDS | 85 | 1190 | 71,4 | 590 | 35,4 |
Тип | Уровень шума в свободном состоянии, дБ(A) | Уровень шума в режиме захвата, дБ(A) | Рабочее давление | Вес, кг | Рабочая температура |
Вакуумный эжектор SEM 25 | 90 | 72 | 5 bar | 1,1 | 0...50 °C |
Вакуумный эжектор SEM 25 SDA | 77 | 64 | 5 bar | 1,2 | 0...50 °C |
Вакуумный эжектор SEM 25 SDS | 75 | 62 | 5 bar | 1,2 | 0...50 °C |
Вакуумный эжектор SEM 50 - | 90 | 75 | 5 bar | 1,2 | 0...50 °C |
Вакуумный эжектор SEM 50 SDA | 80 | 66 | 5 bar | 1,6 | 0...50 °C |
Вакуумный эжектор SEM 50 SDS | 78 | 64 | 5 bar | 1,3 | 0...50 °C |
Вакуумный эжектор SEM 100 - | 90 | 74 | 5 bar | 1,5 | 0...50 °C |
Вакуумный эжектор SEM 100 SDA | 82 | 60 | 5 bar | 1,7 | 0...50 °C |
Вакуумный эжектор SEM 100 SDS | 85 | 65 | 5 bar | 1,6 | 0...50 °C |
Вакуумный эжектор SEM 150 | 95 | 79 | 5 bar | 1,7 | 0...50 °C |
Вакуумный эжектор SEM 150 SDA | 85 | 71 | 5 bar | 1,8 | 0...50 °C |
Вакуумный эжектор SEM 150 SDS | 85 | 71 | 5 bar | 1,8 | 0...50 °C |

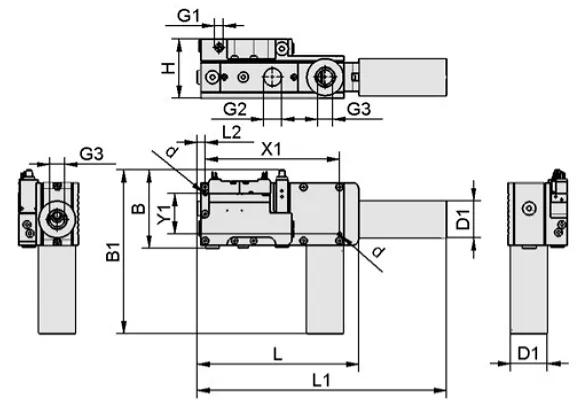

Таблица размеров вакуумных эжекторов SEM
Тип | Размеры в мм | ||||||||
B1 | d | D1 | G1 | G2 | G3 | H | L | L1 | |
Вакуумный эжектор SEM 25 | - | 5,5 | - | G1/4-F | G1/2-F | G1/2-F | 48,0 | 195,0 | - |
Вакуумный эжектор SEM 25 SDA | - | 5,5 | 40,0 | G1/4-F | G1/2-F | G1/2-F | 48,0 | 195,0 | 275,0 |
Вакуумный эжектор SEM 25 SDS | 165,0 | 5,5 | 40,0 | G1/4-F | G1/2-F | G1/2-F | 48,0 | 195,0 | - |
Вакуумный эжектор SEM 50 - | - | 5,5 | - | G1/4-F | G3/4-F | G3/4-F | 58,0 | 215,0 | - |
Вакуумный эжектор SEM 50 SDA | - | 5,5 | 50,0 | G1/4-F | G3/4-F | G3/4-F | 58,0 | 215,0 | 335,0 |
Вакуумный эжектор SEM 50 SDS | 205,0 | 5,5 | 50,0 | G1/4-F | G3/4-F | G3/4-F | 58,0 | 215,0 | - |
Вакуумный эжектор SEM 100 - | - | 5,5 | - | G1/4-F | G1-F | G3/4-F | 68,0 | 215,0 | - |
Вакуумный эжектор SEM 100 SDA | - | 5,5 | 50,0 | G1/4-F | G1-F | G3/4-F | 68,0 | 215,0 | 335,0 |
Вакуумный эжектор SEM 100 SDS | 205,0 | 5,5 | 50,0 | G1/4-F | G1-F | G3/4-F | 68,0 | 215,0 | - |
Вакуумный эжектор SEM 150 | - | 5,5 | - | G1/4-F | G1-F | G3/4-F | 66,0 | 215,0 | - |
Вакуумный эжектор SEM 150 SDA | - | 5,5 | 50,0 | G1/4-F | G1-F | G3/4-F | 66,0 | 215,0 | 335,0 |
Вакуумный эжектор SEM 150 SDS | 205,0 | 5,5 | 50,0 | G1/4-F | G1-F | G3/4-F | 66,0 | 215,0 | - |
