Насос НПШГ-200 (НПШГ-200М, ПЭА-6,3)
Перекачивающий шестеренный насос густой смазки НПШГ-200М (в дальнейшем насос) предназначен для перекачивания пластичного смазочного материала при температуре окружающей среды не ниже плюс 15 JC с числом пенетрации не ниже 280 при плюс 25°С и вязкости при 0°С и среднем градиенте скорости деформации 10 с'1 не более 2500П, отфильтрованного от частиц размером более 0,25 мм, из бочек или другой тары в резервуары станции, а также для заполнения смазочным материалом трубопроводов небольшой длинны.

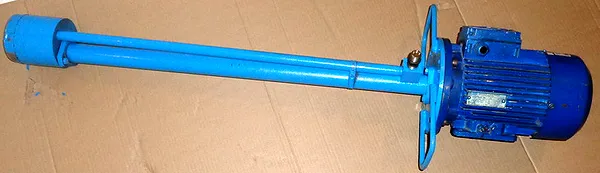

Насос перекачной НПШГ-200М, состоящий из электродвигателя мощностью 1,1 кВт, насоса шестерённого, соединительных узлов и патрубка (дюритового шланга с гайкой на конце), предназначен для перекачивания пластичной смазки из бочек или другой тары в резервуары станций централизованной смазки, а также для заполнения смазкой трубопроводов небольшой длины.
Насос перекачной шестеренный НПШГ200 работает с консистентной (густой) смазкой с пенетрацией не менее 260 при температуре +25 °С и температурой перекачиваемой смазки не ниже +15 °С.
Параметры насоса НПШГ 200
|
Подача, кг/час, не менее
|
220
|
|
Давление со шлангом, кгс/см2
|
16
|
|
Давление без шланга, кгс/см2
|
25 (кратковременная)
|
|
Электродвигатель:
|
|
|
Тип
|
АИР 71В 4
|
|
Исполнение
|
1М 3 041(1 М 3081)
|
|
Мощность, кВт
|
0,75
|
|
Частота вращения, об/мин
|
1370
|
|
Напряжение, В
|
220/380
|
|
Габаритные размеры, мм:
|
|
|
Длина
|
340
|
|
Ширина
|
220
|
|
Высота
|
1030
|
|
Масса, кг
|
30,2
|
Конструкция (основные детали) и принцип работы насосов НПШГ-200
Насос НПШГ (рис. 1) выполнен из чугунного корпуса 3, в котором находятся две стальные шестерни 4 и 5 в зацеплении. Ведущая шестерня 4 вращается на шарикоподшипнике 6, установленном в стальной крышке 7, а ведомая шестерня 5 - на подвижной оси, установленной в той же крышке.
Ведущую шестерню 4 соединяют с электродвигателем 9 при помощи шарнирного вала 8. Смазка в насос поступает через фильтр 1 и отводится от насоса стальной трубой 10 и дюритовым шлангом 11. На конце шланга имеется накидная гайка 12, с помощью которой насос ПЭА-6,3 подсоединяют к системе подачи смазки.
Принцип работы насоса: при выходе зубьев шестеренок из зацепления во впадинах между ними создается вакуум, который достаточен для всасывания пластичной смазки из бочки или иной тары. При входе в шестерённое зацепление густая смазка вытесняется из впадин в полость нагнетания и далее - в нагнетательный маслопровод 10 и 11.
Пример условного обозначения при заказе насоса шестерённого для перекачивания густой смазки с номинальной подачей смазочного материала 220 кг в час:
Насос перекачной НПШГ-200 М
Примечание: в настоящее время, номенклатурное наименование насос ПЭА-6,3 практический не используется.
Рис 1. Насос перекачивающий шестеренный густой смазки
1-электродвигатель; 2-привадной вал; 3-остов; 4-обойма, 5-корпус; 6,7-шестерни; 8-корпус; 9-крышка; 10-сетка; 11-трубопровод; 12-штуцер
Состав, устройство и работа изделия и его составных частей.
Насос, Рис. 1, состоит из: электродвигателя 1, приводного вала 2, остова 3, обоймы 4, корпуса 5, корпуса 8, в котором помещены две шестерни 6, 7, крышки 9, в которой имеется всасывающее отверстие 1, также к нему прикреплена защитная сетка 10. Вращение насоса осуществляется электродвигателем 1 через шарнирный вал 2, обойму 4 и ведущую шестерню 6. При вращении шестерен 6, 7 происходит всасывание смазки через сетку 10, всасывающий канал в крышке 9, корпусе 8. Далее смазка поступает в нагнетательный канал II и через трубопровод 11 и штуцер 12 поступает в систему. Остов 3 служит для соединения электродвигателя 1 с корпусом 5.
Порядок установки
Насосы должны хранится в помещениях, в атмосфере которого не должно содержаться паров влаги, кислот и щелочей, разрушающих изоляцию электродвигателя.
После распаковки насосы должны быть очищены от консервирующей смазки, из отверстий удалены транспортные заглушки. При распаковки насоса необходимо провести его наружный осмотр, проверить отсутствие повреждений, а так же проверить свободное вращение вала насоса.
Перед началом работы, а так же после длительных перерывов в работе следует проверить сопротивление изоляции обмоток электродвигателя мегомметром на 500В. Двигатель имеющий сопротивление обмоток менее 0,5 МОм, нужно подвергнуть сушке.
Техническое обслуживание и эксплуатация
Перед эксплуатацией насос следует подвергнуть наружному осмотру, подтяжку соединений напорной магистрали, обязательно проверить контур заземления, исправность пусковой аппаратуры.
ВНИМАНИЕ! Запрещается эксплуатация насоса НПШГ-200М без заземляющего контура!
Во время работы насос на специальные приспособления не устанавливается, а удерживается руками двух рабочих за специальные скобы.
Во время эксплуатации насоса НПШГ-200М необходимо следить за подачей, давлением и характером работы насоса. Если замечены какие либо отклонения от нормальной работы насоса НПШГ-200М (понижение подачи, повышенный нагрев электродвигателя, резкие скачки давления в подающей магистрали, посторонние шумы в шестеренном насосе) насос следует остановить и произвести разборку насосной части для устранения неисправности.
Указания мер безопасности
К работе и обслуживанию насосов НПШГ-200М допускаются лица, хорошо ознакомленные с их устройством и правилами эксплуатации, прошедшие инструктирование по технике безопасности при работе с электрооборудованием.
Эксплуатация насосов должна осуществляться в соответствии с "Правилами технической эксплуатации электроустановок потребителей" от 13 января 2003 года.
Насосы НПШГ-200М соответствуют требованиям безопасности ГОСТ Р 52543-2006.
Указания по техническому обслуживанию, эксплуатации и ремонту.
Во время эксплуатации насоса нужно наблюдать за подачей, давлением на выходе и характером работы насоса. Если замечены какие либо отклонения от нормальной работы насоса (понижение подачи, повышенный нагрев электродвигателя ,резкие колебания стрелки манометра), насос следует остановить и произвести разборку насосной части. При осмотре особое внимание обращайте на детали, наиболее подверженные износу, т.е. шестерни. Перед эксплуатацией насос следует подвергнуть наружному осмотру, подтяжке соединений в напорной магистрали, проверке контура заземления, проверке наличия, соответствия исправности пусковой аппаратуры, проверке нагрева корпуса электродвигателя. Обнаруженные недостатки устранить.
Указание мер безопасности
К обслуживанию насосов допускаются лица, хорошо ознакомленные с их устройством и правилами эксплуатации, прошедшее инструкции по технике безопасности при работе с электрооборудованием.
Эксплуатация насосов должна осуществляться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
Насосы должны быть заземлены. Для этого следует использовать только предусмотренные на электродвигателе заземляющие зажимы. ВНИМАНИЕ! Все работы с насосом производить только при отключенном электродвигателе.
