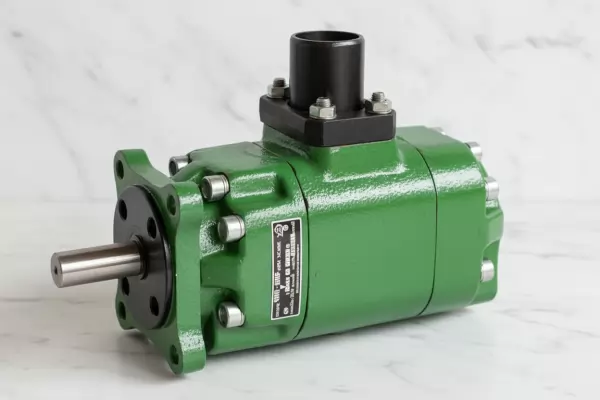

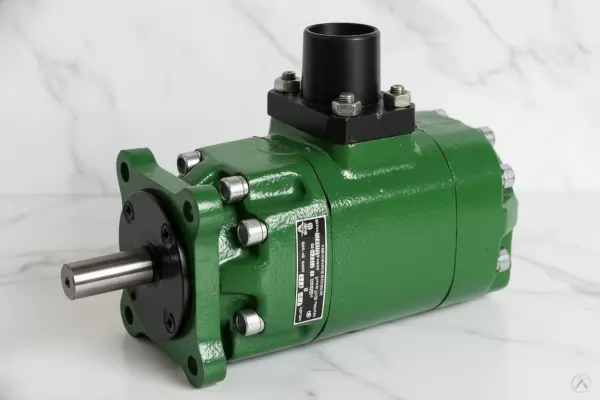

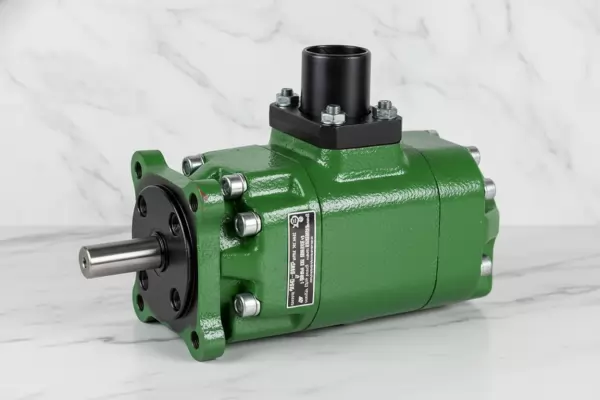

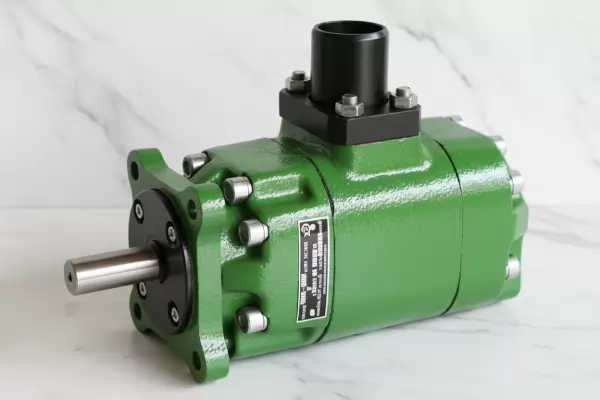

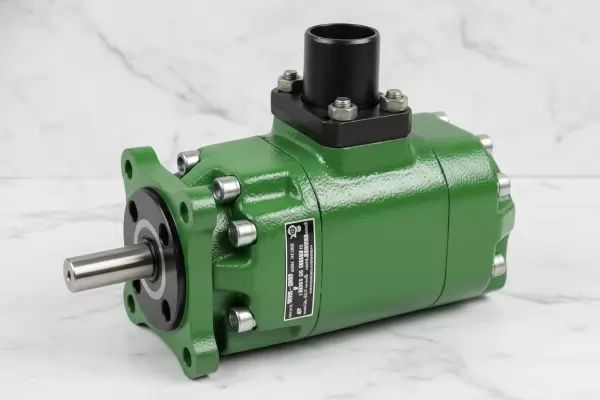

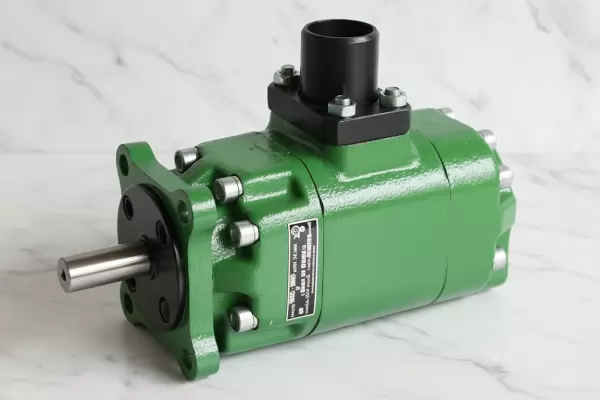

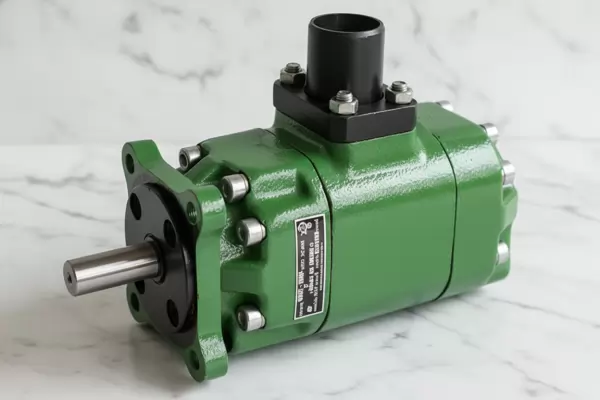

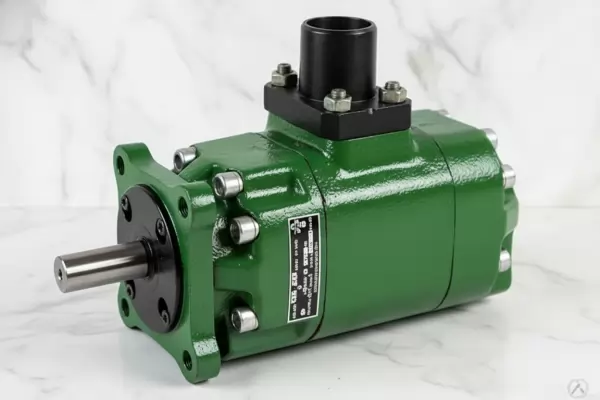

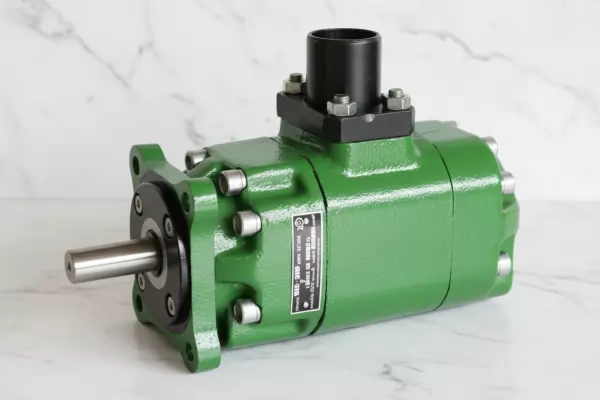

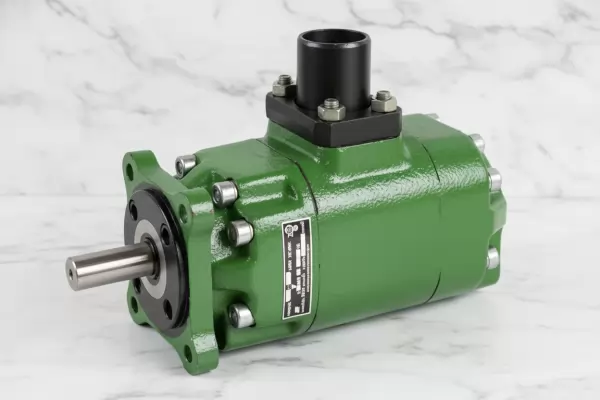

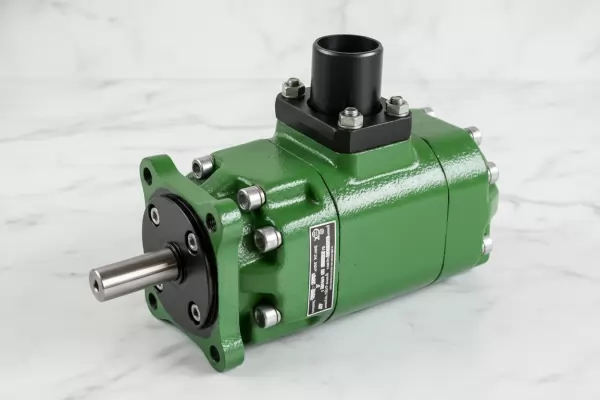

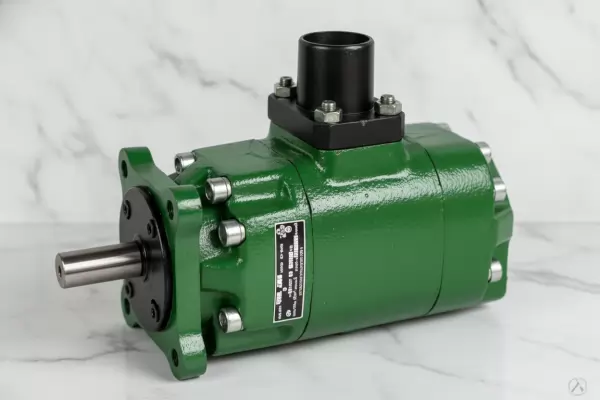

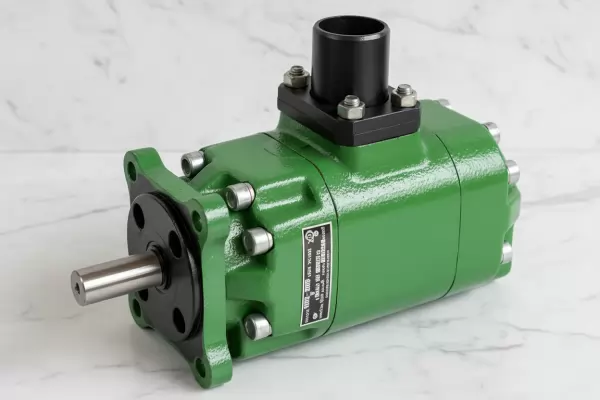

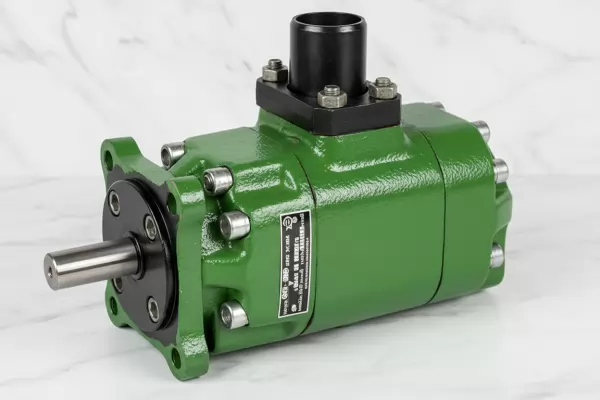

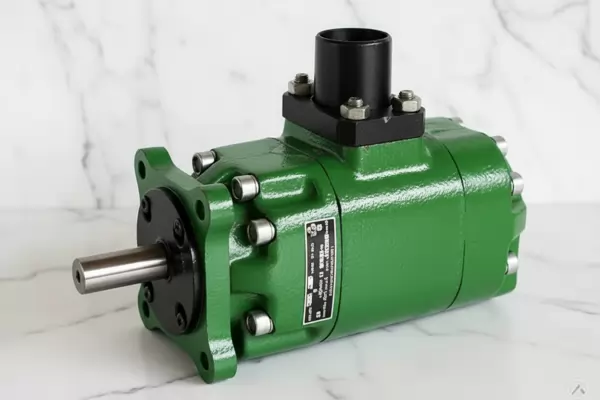

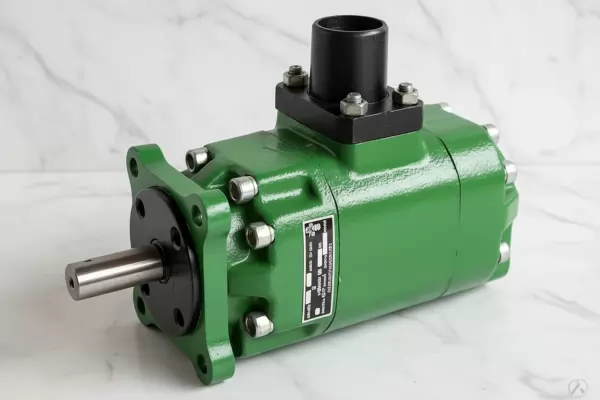

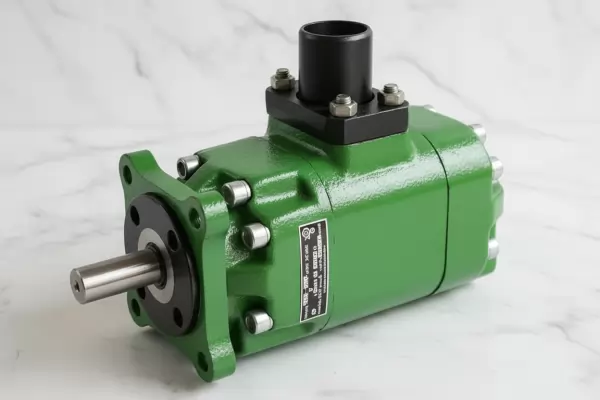

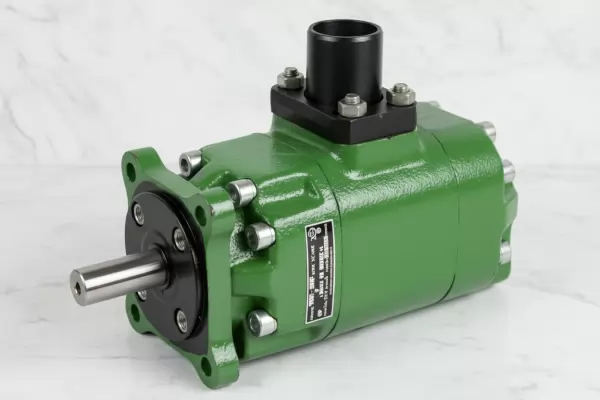

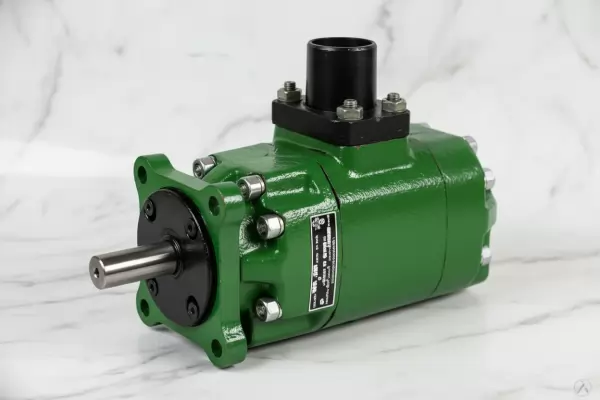

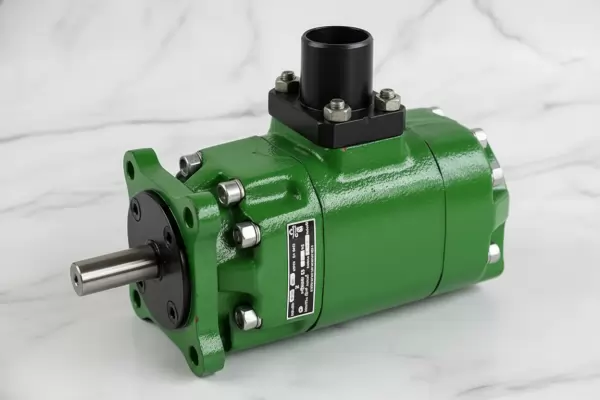

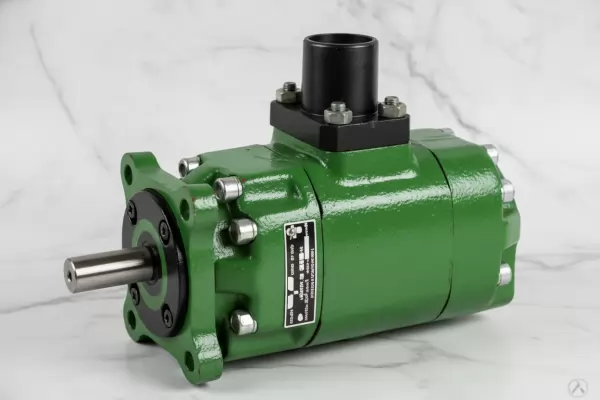

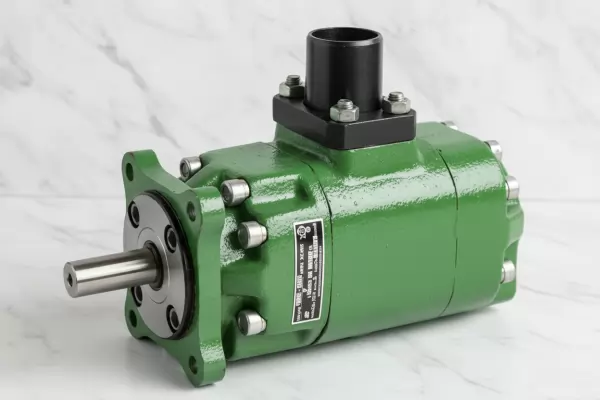

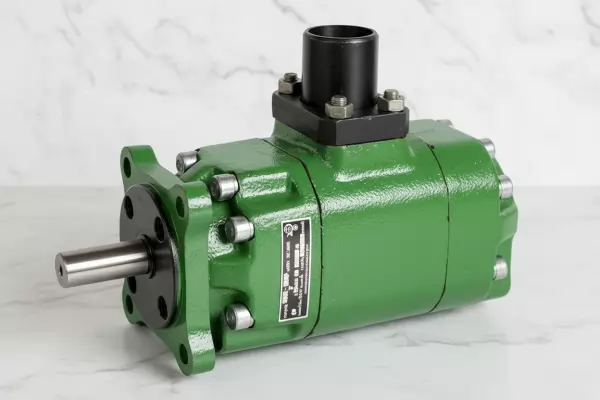

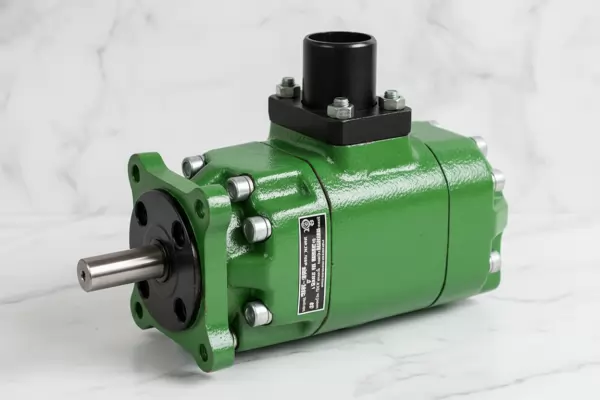

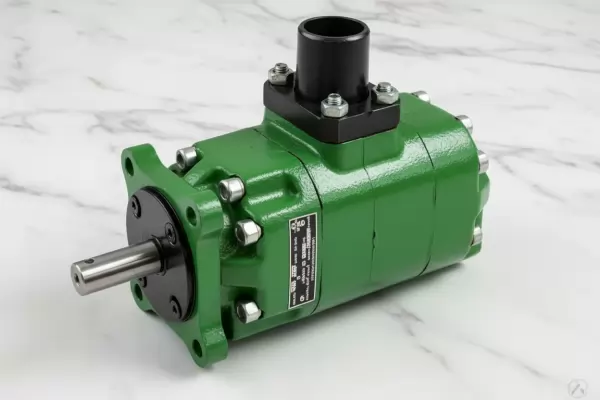

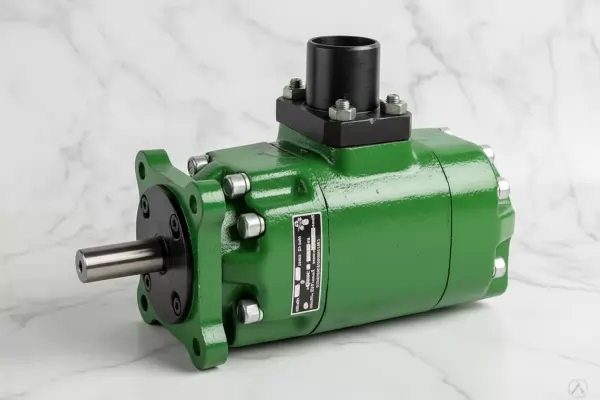

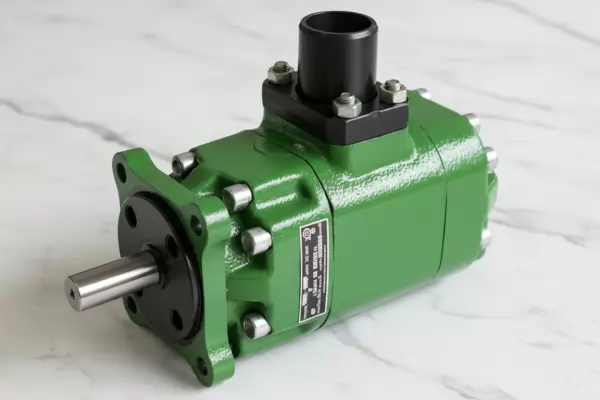

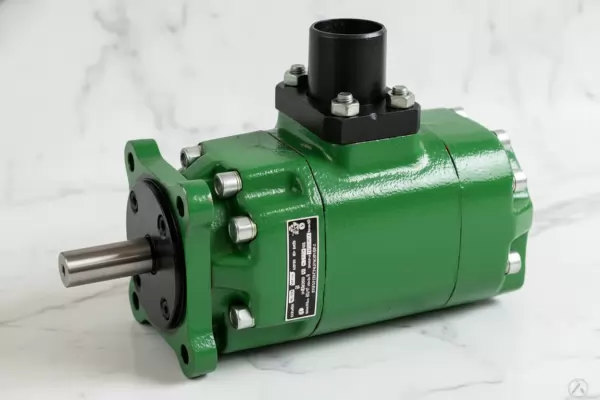

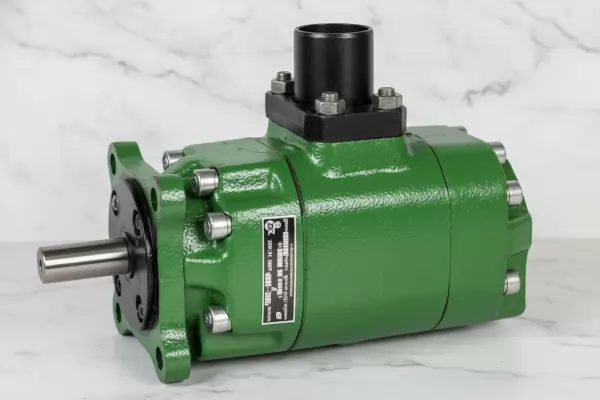

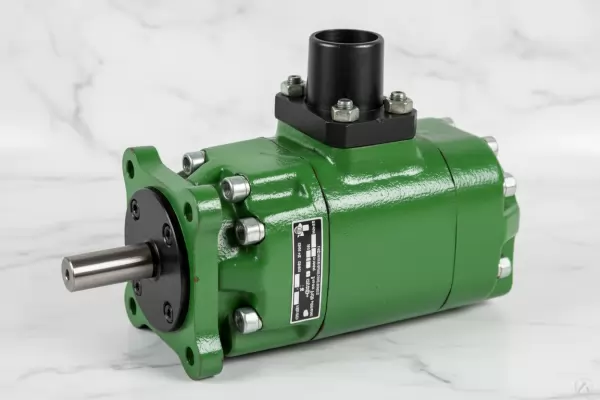

Насос НПл пластинчатый двухпоточный 16 МПа
 |
|
+7 (343) 361-89-99
Код ТН ВЭД 8413 60 310 0
Технические характеристики двухпоточных насосов типа НПл в зависимости от габарита
|
ГАБАРИТ 1+1 |
|||||
|
Марка насоса |
Подача, л/мин |
Вес, кг |
Марка насоса |
Подача, л/мин |
Вес, кг |
|
НПл 5-5/16 |
5,3-5,3 |
19,0 |
НПл 8-8/6,3 |
5,8-5,8 |
19,0 |
|
НПл 5-8/16 |
5,3-8,9 |
19,0 |
НПл 8-12,5/6,3 |
5,8-9,7 |
19,0 |
|
НПл 5-12,5/16 |
5,3-14,4 |
19,0 |
НПл 8-16/6,3 |
5,8-12,7 |
19,0 |
|
НПл 5-16/16 |
5,3-19,4 |
19,0 |
НПл 8-25/6,3 |
5,8-21,1 |
19,0 |
|
НПл 5-20/16 |
5,3-25,5 |
19,0 |
НПл 8-32/6,3 |
5,8-27,9 |
19,0 |
|
НПл 5-25/16 |
5,3-33,0 |
19,0 |
НПл 8-40/6,3 |
5,8-35,7 |
19,0 |
|
НПл 8-8/16 |
8,9-8,9 |
19,0 |
НПл 12,5-12,5/6,3 |
9,7-9,7 |
19,0 |
|
НПл 8-12,5/16 |
8,9-14,4 |
19,0 |
НПл 12,5-16/6,3 |
9,7-12,7 |
19,0 |
|
НПл 8-16/16 |
8,9-19,4 |
19,0 |
НПл 12,5-25/6,3 |
9,7-21,1 |
19,0 |
|
НПл 8-20/16 |
8,9-25,5 |
19,0 |
НПл 12,5-32/6,3 |
9,7-27,9 |
19,0 |
|
НПл 8-25/16 |
8,9-33,0 |
19,0 |
НПл 12,5-40/6,3 |
9,7-35,7 |
19,0 |
|
НПл 12,5-12,5/16 |
14,4-14,4 |
19,0 |
НПл 16-16/6,3 |
12,7-12,7 |
19,0 |
|
НПл 12,5-16/16 |
14,4-19,4 |
19,0 |
НПл 16-25/6,3 |
12,7-21,1 |
19,0 |
|
НПл 12,5-20/16 |
14,4-25,5 |
19,0 |
НПл 16-32/6,3 |
12,7-27,9 |
19,0 |
|
НПл 12,5-25/16 |
14,4-33,0 |
19,0 |
НПл 16-40/6,3 |
12,7-35,7 |
19,0 |
|
НПл 16-16/16 |
19,4-19,4 |
19,0 |
НПл 25-25/6,3 |
21,1-21,1 |
19,0 |
|
НПл 16-20/16 |
19,4-25,5 |
19,0 |
НПл 25-32/6,3 |
21,1-27,9 |
19,0 |
|
НПл 16-25/16 |
19,4-33,0 |
19,0 |
НПл 25-40/6,3 |
21,1-35,7 |
19,0 |
|
НПл 20-20/16 |
25,5-25,5 |
19,0 |
НПл 32-32/6,3 |
27,9-27,9 |
19,0 |
|
НПл 20-25/16 |
25,5-33,0 |
19,0 |
НПл 32-40/6,3 |
27,9-35,7 |
19,0 |
|
НПл 25-25/16 |
33,0-33,0 |
19,0 |
НПл 40-40/6,3 |
35,7-35,7 |
19,0 |
|
|
|
|
|
|
|
|
ГАБАРИТ 2+1 |
|||||
|
Марка насоса |
Подача, л/мин |
Вес, кг |
Марка насоса |
Подача, л/мин |
Вес, кг |
|
НПл 45-5/16 |
56,7-5,3 |
32,0 |
НПл 63-8/6,3 |
53,8-5,8 |
32,0 |
|
НПл 45-8/16 |
56,7-8,9 |
32,0 |
НПл 63-12,5/6,3 |
53,8-9,7 |
32,0 |
|
НПл 45-12,5/16 |
56,7-14,4 |
32,0 |
НПл 63-16/6,3 |
53,8-12,7 |
32,0 |
|
НПл 45-16/16 |
56,7-19,4 |
32,0 |
НПл 63-25/6,3 |
53,8-21,1 |
32,0 |
|
НПл 45-20/16 |
56,7-25,5 |
32,0 |
НПл 63-32/6,3 |
53,8-27,9 |
32,0 |
|
НПл 45-25/16 |
56,7-33,0 |
32,0 |
НПл 63-40/6,3 |
53,8-35,7 |
32,0 |
|
НПл 56-5/16 |
71,4-5,3 |
32,0 |
НПл 80-8/6,3 |
69,9-5,8 |
32,0 |
|
НПл 56-8/16 |
71,4-8,9 |
32,0 |
НПл 80-12,5/6,3 |
69,9-9,7 |
32,0 |
|
НПл 56-12,5/16 |
71,4-14,4 |
32,0 |
НПл 80-16/6,3 |
69,9-12,7 |
32,0 |
|
НПл 56-16/16 |
71,4-19,4 |
32,0 |
НПл 80-25/6,3 |
69,9-21,1 |
32,0 |
|
НПл 56-20/16 |
71,4-25,5 |
32,0 |
НПл 80-32/6,3 |
69,9-27,9 |
32,0 |
|
НПл 56-25/16 |
71,4-33,0 |
32,0 |
НПл 80-40/6,3 |
69,9-35,7 |
32,0 |
|
НПл 80-5/16 |
105,6-5,3 |
32,0 |
НПл 125-8/6,3 |
110,4-5,8 |
32,0 |
|
НПл 80-8/16 |
105,6-8,9 |
32,0 |
НПл 125-12,5/6,3 |
110,4-9,7 |
32,0 |
|
НПл 80-12,5/16 |
105,6-14,4 |
32,0 |
НПл 125-16/6,3 |
110,4-12,7 |
32,0 |
|
НПл 80-16/16 |
105,6-19,4 |
32,0 |
НПл 125-25/6,3 |
110,4-21,1 |
32,0 |
|
НПл 80-20/16 |
105,6-25,5 |
32,0 |
НПл 125-32/6,3 |
110,4-27,9 |
32,0 |
|
НПл 80-25/16 |
105,6-33,0 |
32,0 |
НПл 125-40/6,3 |
110,4-35,7 |
32,0 |
|
|
|
|
|
|
|
|
ГАБАРИТ 2+2 |
|||||
|
Марка насоса |
Подача, л/мин |
Вес, кг |
Марка насоса |
Подача, л/мин |
Вес, кг |
|
НПл 45-45/16 |
56,7-56,7 |
46,0 |
НПл 63-63/6,3 |
53,8-53,8 |
46,0 |
|
НПл 45-56/16 |
56,7-71,4 |
46,0 |
НПл 63-80/6,3 |
53,8-69,9 |
46,0 |
|
НПл 45-80/16 |
56,7-105,6 |
46,0 |
НПл 63-125/6,3 |
53,8-110,4 |
46,0 |
|
НПл 56-56/16 |
71,4-71,4 |
46,0 |
НПл 80-80/6,3 |
69,9-69,9 |
46,0 |
|
НПл 56-80/16 |
71,4-105,6 |
46,0 |
НПл 80-125/6,3 |
69,9-110,4 |
46,0 |
|
НПл 80-80/16 |
105,6-105,6 |
46,0 |
НПл 125-125/6,3 |
110,4-110,4 |
46,0 |
Двухпоточные пластинчатые насосы НПл 16 МПа - описание и назначение
Принцип действия однопоточных и двухпоточных насосов одинаков.
У двухпоточного насоса техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов.
(Технические характеристики однопоточных насосов можно посмотреть в разделе "Насосы типа НПл однопоточные").
Насосы пластинчатые в зависимости от подачи разделены на группы, так называемые габариты.
Насосы пластинчатые двухпоточные типа НПл ранее выпускались под маркой типа ..Г12-2..М и ..БГ12-2..М (Например несколько типов обозначений двухпоточных насосов старого исполнения: 8Г12-24АМ, 35Г12-25АМ, 5Г12-31М и т. д..--для давления 6,3МПа и 5БГ12-24АМ, 25БГ12-25АМ, 8БГ12-23М и т. д..--для давления 12,5МПа).
- температура масла от минус 10 до +60оС;
- кинематическая вязкость масла от 20 до 400 мм2/с - для насосов на 6,3 МПа и от 25 до 213 мм2/с - для насосов на 16 и 20 МПа;
- тонкость фильтрации 25 мкм.
Частота вращения вала насосов:
–960 об/мин–для насосов с Рном.=6,3 МПа;
–1500 об/мин–для насосов с Рном.=16 МПа.
Направление вращение вала (см. по часовой стрелке со стороны вала)—правое, по заказу потребителя возможно исполнение насосов с левым вращением.
Насосы соответствуют ТУ 2.053.1899-88.
Насосы пластинчатые имеют следующую структуру условного обозначения:
НПЛ х-х/х (Л) УХЛ4, где
- НПл—насос пластинчатый;
-первая цифра–рабочий объём первого насоса в см3;
-вторая цифра–рабочий объём второго насоса в см3;
/третья цифра–номинальное давление насоса в МПа;
- без индекса—правое вращение, "Л"–левое;
- УХЛ4–климатическое исполнение и категория размещения.
Структура условного обозначения насосов НПл пластинчатых двухпоточных
Пример условного обозначения: насос НПл 5-12,5/16 УХЛ4; насос НПл 25-40/6,3.
Аналогичные модели насосов НПл
|
Нов. Маркировка Vраб., куб.см/ давление, мПа |
Стар. Маркировка |
Подача литр/мин |
Вес кг. |
Нов. Маркировка Vраб., куб.см/ давление, мПа |
Стар. Маркировка |
Подача литр/мин |
Вес кг. |
|
габарит 1 |
габарит 1 |
||||||
|
НПл 8/6,3 |
Г12-31АМ |
5,8 |
9,7 |
НПл 5/16 |
БГ12-21АМ |
5,3 |
9,7 |
|
НПл 12,5/6,3 |
Г12-31М |
9,7 |
9,7 |
НПл 8/16 |
БГ12-21М |
8,9 |
9,7 |
|
НПл 16/6,3 |
Г12-32АМ |
12,7 |
9,7 |
НПл 12,5/16 |
БГ12-22АМ |
14,4 |
9,7 |
|
НПл 25/6,3 |
Г12-32М |
21,1 |
9,7 |
НПл 16/16 |
БГ12-22М |
19,4 |
9,7 |
|
НПл 32/6,3 |
Г12-33АМ |
27,9 |
9,7 |
НПл 20/16 |
БГ12-23АМ |
25,5 |
9,7 |
|
НПл 40/6,3 |
Г12-33М |
35,7 |
9,7 |
НПл 25/16 |
БГ12-23М |
33 |
9,7 |
|
габарит 1+1 |
габарит 1+1 |
||||||
|
НПл 8-8/6,3 |
5Г12-31АМ |
5,8/5,8 |
19 |
НПл 5-5/16 |
5БГ12-21АМ |
5,3/5,3 |
19 |
|
НПл 8-12,5/6,3 |
5Г12-31М |
5,8/9,7 |
19 |
НПл 5-8/16 |
5БГ12-21М |
5,3/8,9 |
19 |
|
НПл 8-16/6,3 |
5Г12-32АМ |
5,8/12,7 |
19 |
НПл 5-12,5/16 |
5БГ12-22АМ |
5,3/14,4 |
19 |
|
НПл 8-25/6,3 |
5Г12-32М |
5,8/21,1 |
19 |
НПл 5-16/16 |
5БГ12-22М |
5,3/19,4 |
19 |
|
НПл 8-32/6,3 |
5Г12-33АМ |
5,8/27,9 |
19 |
НПл 5-20/16 |
5БГ12-23АМ |
5,3/25,5 |
19 |
|
НПл 8-40/6,3 |
5Г12-33М |
5,8/35,7 |
19 |
НПл 5-25/16 |
5БГ12-23М |
5,3/33 |
19 |
|
НПл 12,5-12,5/6,3 |
8Г12-31М |
9,7/9,7 |
19 |
НПл 8-8/16 |
8БГ12-21М |
8,9/8,9 |
19 |
|
НПл 12,5-16/6,3 |
8Г12-32АМ |
9,7/12,7 |
19 |
НПл 8-12,5/16 |
8БГ12-22АМ |
8,9/14,4 |
19 |
|
НПл 12,5-25/6,3 |
8Г12-32М |
9,7/21,1 |
19 |
НПл 8-16/16 |
8БГ12-22М |
8,9/19,4 |
19 |
|
НПл 12,5-32/6,3 |
8Г12-33АМ |
9,7/27,9 |
19 |
НПл 8-20/16 |
8БГ12-23АМ |
8,9/25,5 |
19 |
|
НПл 12,5-40/6,3 |
8Г12-33М |
9,7/35.7 |
19 |
НПл 8-25/16 |
8БГ12-23М |
8,9/33 |
19 |
|
НПл 16-16/6,3 |
12Г12-32АМ |
12,7/12,7 |
19 |
НПл 12,5-12,5/16 |
12БГ12-22АМ |
14,4/14,4 |
19 |
|
НПл 16-25/6,3 |
12Г12-32М |
12,7/21,1 |
19 |
НПл 12,5-16/16 |
12БГ12-22М |
14,4/19,4 |
19 |
|
НПл 16-32/6,3 |
12Г12-33АМ |
12,7/27,9 |
19 |
НПл 12,5-20/16 |
12БГ12-23АМ |
14,4/25,5 |
19 |
|
НПл 16-40/6,3 |
12Г12-33М |
12,7/35,7 |
19 |
НПл 12,5-25/16 |
12БГ12-23М |
14,4/33 |
19 |
|
НПл 25-25/6,3 |
18Г12-32М |
21,1/21,1 |
19 |
НПл 16-16/16 |
18БГ12-22М |
19,4/19,4 |
19 |
|
НПл 25-32/6,3 |
18Г12-33АМ |
21,1/27,9 |
19 |
НПл 16-20/16 |
18БГ12-23АМ |
19,4/25,5 |
19 |
|
НПл 25-40/6,3 |
18Г12-33М |
21,1/35,7 |
19 |
НПл 16-25/16 |
18БГ12-23М |
19,4/33 |
19 |
|
НПл 32-32/6,3 |
25Г12-33АМ |
27,9/27,9 |
19 |
НПл 20-20/16 |
25БГ12-23АМ |
25,5/25,5 |
19 |
|
НПл 32-40/6,3 |
25Г12-33М |
27,9/35,7 |
19 |
НПл 20-25/16 |
25БГ12-23М |
25,5/33 |
19 |
|
НПл 40-40/6,3 |
35Г12-33М |
35,7/35,7 |
19 |
НПл 25-25/16 |
35БГ12-23М |
33/33 |
19 |
|
габарит 2 |
габарит 2 |
||||||
|
НПл 63/6,3 |
Г12-24АМ |
53,8 |
25 |
НПл 45/16 |
БГ12-24АМ |
56,7 |
25 |
|
НПл 80/6,3 |
Г12-24М |
69,9 |
25 |
НПл 56/16 |
БГ12-24М |
71,4 |
25 |
|
НПл 125/6,3 |
Г12-25АМ |
110,4 |
25 |
НПл 80/16 |
БГ12-25АМ |
105,6 |
25 |
|
габарит 2+1 |
габарит 2+1 |
||||||
|
НПл 63-8/6,3 |
5Г12-24АМ |
53,8/5,8 |
32 |
НПл 45-5/16 |
5БГ12-24АМ |
56,7/5,3 |
32 |
|
НПл 63-12,5/6,3 |
8Г12-24АМ |
53,8/9,7 |
32 |
НПл 45-8/16 |
8БГ12-24АМ |
56,7/8,9 |
32 |
|
НПл 63-16/6,3 |
12Г12-24АМ |
53,8/12,7 |
32 |
НПл 45-12,5/16 |
12БГ12-24АМ |
56,7/14,4 |
32 |
|
НПл 63-25/6,3 |
18Г12-24АМ |
53,8/21,1 |
32 |
НПл 45-16/16 |
18БГ12-24АМ |
56,7/19,4 |
32 |
|
НПл 63-32/6,3 |
25Г12-24АМ |
53,8/27,9 |
32 |
НПл 45-20/16 |
25БГ12-24АМ |
56,7/25,5 |
32 |
|
НПл 63-40/6,3 |
35Г12-24АМ |
53,8/35,7 |
32 |
НПл 45-25/16 |
35БГ12-24АМ |
56,7/33 |
32 |
|
НПл 80-8/6,3 |
5Г12-24М |
69,9/5,8 |
32 |
НПл 56-5/16 |
5БГ12-24М |
71,4/5,3 |
32 |
|
НПл 80-12,5/6,3 |
8Г12-24М |
69,9/9,7 |
32 |
НПл 56-8/16 |
8БГ12-24М |
71,4/8,9 |
32 |
|
НПл 80-16/6,3 |
12Г12-24М |
69,9/12,7 |
32 |
НПл 56-12,5/16 |
12БГ12-24М |
71,4/14,4 |
32 |
|
НПл 80-25/6,3 |
18Г12-24М |
69,9/21,1 |
32 |
НПл 56-16/16 |
18БГ12-24М |
71,4/19,4 |
32 |
|
НПл 80-32/6,3 |
25Г12-24М |
69,9/27,9 |
32 |
НПл 56-20/16 |
25БГ12-24М |
71,4/25,5 |
32 |
|
НПл 80-40/6,3 |
35Г12-24М |
69,9/35,7 |
32 |
НПл 56-25/16 |
35БГ12-24М |
71,4/33 |
32 |
|
НПл 125-8/6,3 |
5Г12-25АМ |
110,4/5,8 |
32 |
НПл 80-5/16 |
5БГ12-25АМ |
105,6/5,3 |
32 |
|
НПл 125-12,5/6,3 |
8Г12-25АМ |
110,4/9,7 |
32 |
НПл 80-8/16 |
8БГ12-25АМ |
105,6/8,9 |
32 |
|
НПл 125-16/6,3 |
12Г12-25АМ |
110,4/12,7 |
32 |
НПл 80-12,5/16 |
12БГ12-25АМ |
105,6/14,4 |
32 |
|
НПл 125-25/6,3 |
18Г12-25АМ |
110,4/21,1 |
32 |
НПл 80-16/16 |
18БГ12-25АМ |
105,6/19,4 |
32 |
|
НПл 125-32/6,3 |
25Г12-25АМ |
110,4/27,9 |
32 |
НПл 80-20/16 |
25БГ12-25АМ |
105,6/25,5 |
32 |
|
НПл 125-40/6,3 |
35Г12-25АМ |
110,4/35,7 |
32 |
НПл 80-25/16 |
35БГ12-25АМ |
105,6/33 |
32 |
|
габарит 2+2 |
габарит 2+2 |
||||||
|
НПл 63-63/6,3 |
50Г12-24АМ |
53,8/53,8 |
46 |
НПл 45-45/16 |
50БГ12-24АМ |
56,7/56,7 |
46 |
|
НПл 63-80/6,3 |
50Г12-24М |
53,8/69,9 |
46 |
НПл 45-56/16 |
50БГ12-24М |
56,7/71,4 |
46 |
|
НПл 63-125/6,3 |
50Г12-25АМ |
53,8/110,4 |
46 |
НПл 45-80/16 |
50БГ12-25АМ |
56,7/105,6 |
46 |
|
НПл 80-80/6,3 |
70Г12-24М |
69,9/69,9 |
46 |
НПл 56-56/16 |
70БГ12-24М |
71,4/71,4 |
46 |
|
НПл 80-125/6,3 |
70Г12-25АМ |
69,9/110,4 |
46 |
НПл 56-80/16 |
70БГ12-25АМ |
71,4/105,6 |
46 |
|
НПл 125-125/6,3 |
100Г12-25АМ |
110,4/110,4 |
46 |
НПл 80-80/16 |
100БГ12-25АМ |
105,6/105,6 |
46 |

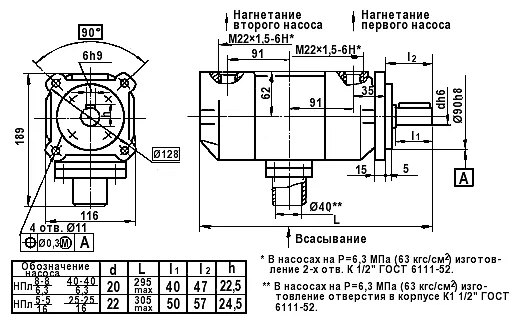

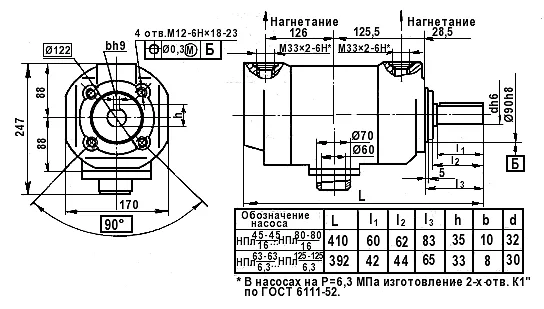

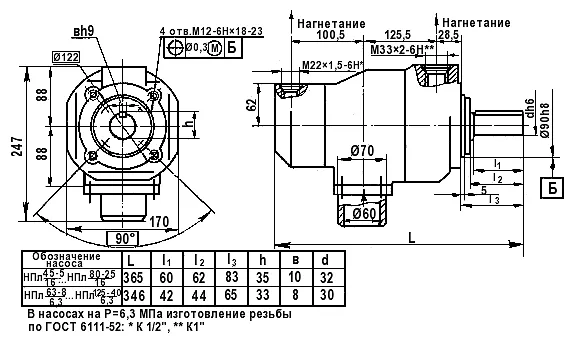

Габаритные и присоединительные размеры
