Технические характеристики блока подготовки воздуха ПБ
|
Блок подготовки воздуха |
ПБ 10.31 |
ПБ 16.31 |
ПБ 20.31 |
|
присоединительная резьба |
3/8" |
1/2" |
3/4" |
|
условный проход |
10мм |
16мм |
20мм |
|
испытательное давление |
1,5 МПа |
||
|
макс, рабочее давление |
1,0 МПа |
||
|
диапазон регулирования |
0.05 ~ 0.85 МПа |
||
|
сброс давления |
устан.вых.давлен.+0,05 МПа3(расход сброса 0,1л/мин) |
||
|
резьба для присоедин. манометра |
1/4" |
||
|
рабочая температура " (°С) |
от -5 до + 60" |
||
|
тонкость фильтрации |
от 5мкм до 80мкм |
||
|
рекомендуемое масло |
ISO VG32 |
||
|
материал резервуара |
поликарбонат |
||
|
объем резервуара (см3) |
45 |
45 |
45 |
|
металлический защитный колпак |
стандарт |
||
|
масса пневмоблока |
1,41кг |
1,41кг |
1,41кг |
Блок подготовки воздуха ПБ - пневмоблок (фильтр/регулятор-маслораспылитель)
Предназначение блока подготовки сжатого воздуха ПБ (пневмоблок)
Блок подготовки сжатого воздуха (пневмоблок) - блок подоготовки воздуха предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования, основная задача пневмоблока: очистка, смазка, регулирование давления.
Пневмоблок для подготовки сжатого воздуха служит для: очистки сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, регулирование и автоматическое поддержание величины давления на заданном уровне; насыщение сжатого воздуха смазочным материалом, соединение пневмосистемы с питающей магистралью и отключение пневмосистемы при резком падении давления в магистрали.
Устроийство Блок подготовки сжатого воздуха ПБ (пневмоблок)
Каждое устройство блока подготовки воздуха ПБ (пневмоблока), включая фильтр, регулятор давления и маслораспылитель, может использоваться самостоятельно и имеет свою собственную присоединительную резьбу.
Пневмоблок может перестраиваться, менять свою конфигурацию и состав путем применения промежуточных элементов, которые соединяют между собой отдельные аппараты и одновременно являются креплением всего пнвмоблока. На промежуточные элементы пневмоблока можно монтировать дополнительные устройства, реле давления, дополнительный отвод ненасыщенного маслом воздуха и т.д.
Структура условного обозначения блоков ПБ
|
П-Б16 |
- |
Х |
- |
X |
|
УХЛ |
|
4 |
|
|
|
|
|
|
|
|
|
|
Категория размещения (3,4,2) |
|
|
Вид климатического исполнения по УХЛ ( У,О) |
|||||||||
|
Вид присоединительной резьбы
|
|||||||||
|
Функции блока подготовки воздуха 1 -очистка воздуха от капельной влаги и твердых частиц , регулирование и автоматическое поддержание , визуальный контроль величины давления , удаление конденсата . |
|||||||||
|
Условное наименование: блока подготовки воздуха (пневмоблока) |
|||||||||
Пневмосхема и размеры блока подготовки воздуха ПБ

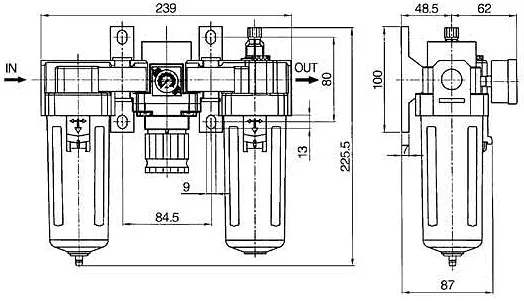

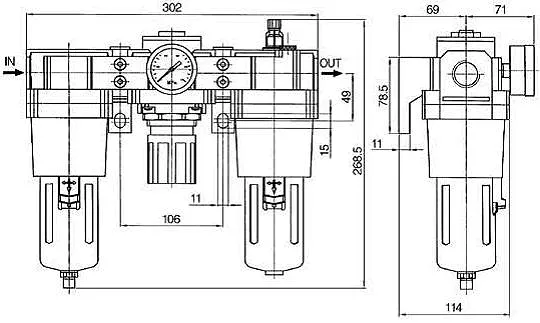

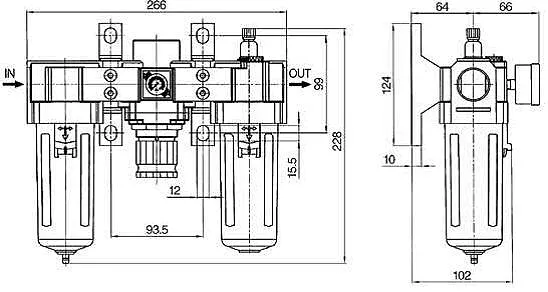

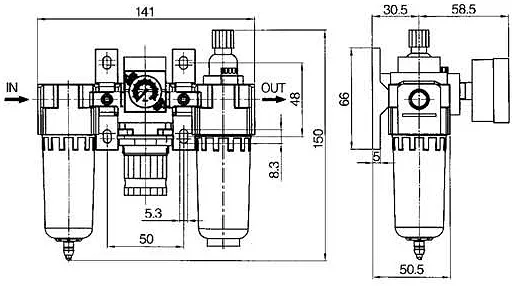

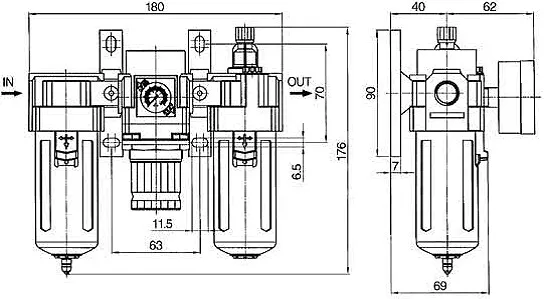

| Пневмосхема блока подотовки воздуха ПБ | Чертеж Блока ПБ-М1 6.31 |
|
|
 |
| Чертеж блока ПБ-М2 6.31 | Чертеж блока ПБ-М3 10.31 |
 |
 |
| Чертеж блока ПБ-М4 16.31 | Чертеж блока ПБ-М5-25.31 |
 |
 |
| Чертеж блока ПБ1 6-31 | Чертеж блока ПБ2 10.331, 16.31 |
 |
 |
Размеры блока подготовки воздуха ПБ (мм)
|
Модель |
присоединительная резьба |
A |
B |
C |
D |
E |
F |
G |
J |
K |
L |
M |
|
ПБ 10-1-0 |
3/8" |
145,0 |
239,0 |
92,0 |
110,0 |
72,5 |
50,0 |
40,0 |
18,0 |
9,0 |
4,0 |
88,0 |
|
ПБ 16-1-0 |
1/2" |
145,0 |
239,0 |
92,0 |
110,0 |
72,6 |
50,0 |
40,0 |
18,0 |
9,0 |
4,0 |
88,0 |
|
ПБ 20-1-0 |
3/4" |
145,0 |
239,0 |
92,0 |
110,0 |
72,7 |
50,0 |
40,0 |
18,0 |
9,0 |
4,0 |
88,0 |
