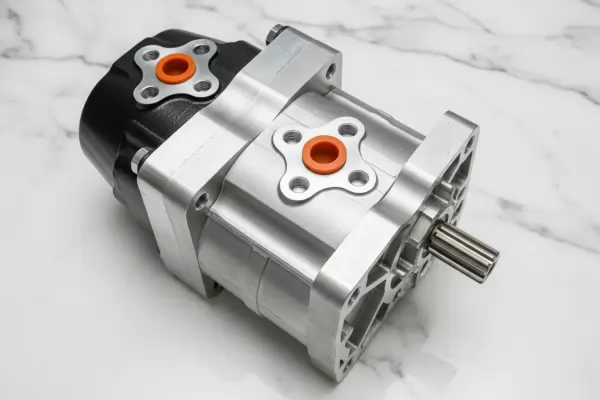

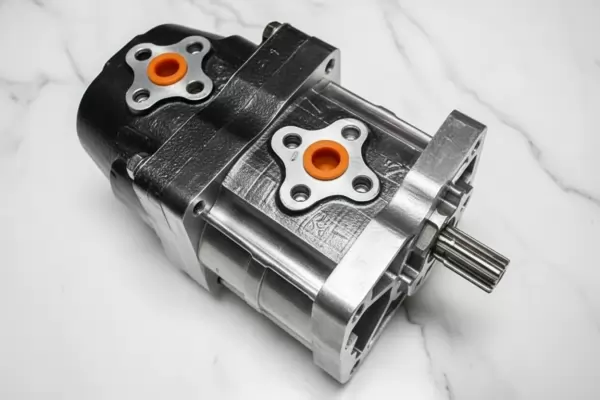

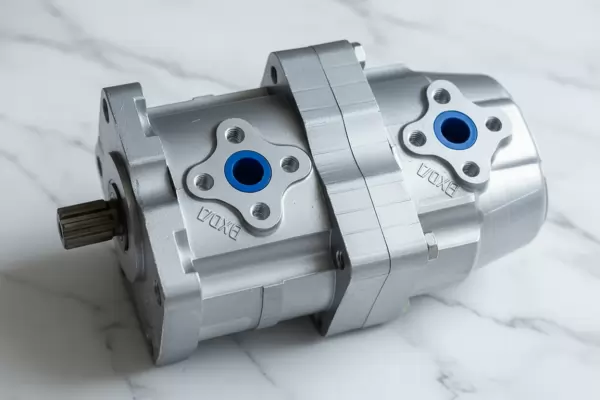

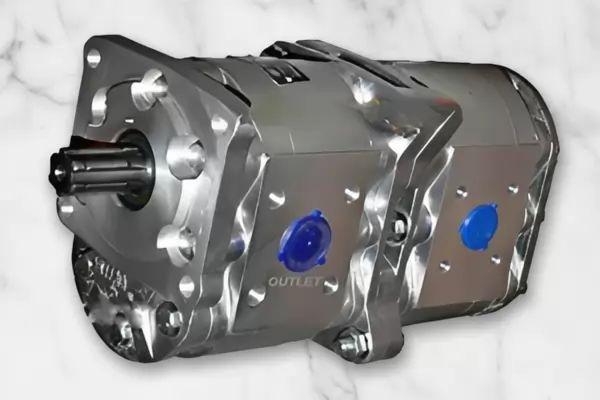

Насос шестеренный двухсекционный НШ (сдвоенный - тандем)

Насос шестеренный двухсекционный НШ (сдвоенный - тандем)Насос шестеренный двухсекционный НШ (сдвоенный - тандем)
Производимые модели Вес, кг Габариты, см Цена, руб.
Насос НШ 10-10 7260 руб.
Гр. 2+2 руб.
Насос НШ 14-10 12141 руб.
Насос НШ 28 10 руб.
Насос НШ 32 10 Г3 6955 руб.
Насос НШ 32 32 М3 руб.
Насос НШ 50 10 Г3 6970 руб.
Насос НШ 32 16 Г3 руб.
Насос НШ 50 32 Г3 24 379 руб.
Насос НШ 32 32 М4 руб.
Насос НШ 40 40 Д4 18000 руб.
Насос НШ 50 50 М4 руб.
Насос НШ 100 50 А3 15987 руб.
Насос НШ 100 50 УК3 руб.
Насос НШ 112 32 УК3 (14 шлицов) 20873 руб.
Насос шестеренный НШ12-8Д-3 руб.
Насос шестеренный НШ10-10-3 6995 руб.
Насос шестеренный НШ32-10Д-3 руб.
Насос шестеренный НШ50-10Д-3 руб.
Насос шестеренный НШ57-57-3 руб.



Насос шестеренный двухсекционный НШ (сдвоенный - тандем)

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.

Максимальное давление каждой секции насоса НШ возможно согласовывать с при производстве

Модели насосов: НШ 10-10, НШ 14-10, НШ 32-10, НШ 32-32М4, НШ 50-50Д3, НШ 112Г-32УКФ, НШ 100Г-50УКФ-3, 100Г-32УКФ-3, НШ 100-50А-3

Предназначение насосов шестеренных сдвоенных НШ

Шестеренные насосы НШ сдвоеные - предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков стационарных или мобильных машин.  Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. Допускается применять насосы в гидравлических системах. Гидравлические системы должны быть оснащены маслянными фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.

Описание сдвоенных насосов НШ

Направление вращения приводного вала сдвоенных насосов шестеренных, может быть как правое, так и левое, согласовывается при изготовлении шестеренного насоса. Привод сдовенных насосов должен осуществляться через упругую муфту.

Насосы установленные в гидросистемах служат для:

  • для обеспечения смазки трущихся деталей и узлов
  • для создания рабочего давления в гидравлических системах.
  • для перекачивания смазывающей жидкостей

Принцип работы сдвоенных шестеренных насосов НШ основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.
     Насосы шестеренные следует монтировать в горизонтальном или вертикальном положении, с погружением в масло или без.

Насосы выпускают в следующих по далению вариантах:

  • 3 - давление 16 МПа
  • 4 - давление 20 МПа

Шестеренные насосы в зависимости от объема условно поделены на следующие группы

  • 2 группа - от 4 - 14 см3
  • 2,5 группа - от 10 - 32 см3
  • 3 группа - от 20 - 50 см3
  • 4 группа - от 63 - 150 см3

Все характеристики и размеры соответствующей группы насосов  указанны на вкладке соответствующей группе насосов

Насос шестеренный сдвоенный  НШ - тандем
     Возможны любые варианты секционирования сдвоенных насосов шестеренных НШ 10-10, НШ 14-10, НШ 32-10, НШ 32-10, НШ 32-32М4, НШ 50-50Д3, НШ 112Г-32УКФ, НШ 100Г-50УКФ-3, 100Г-32УКФ-3, НШ 100-50А-3  и др. в соответствии с заказом, размер вала, фланца, объем секции, колличество секции и т.д. Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны. Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения. Максимальное давление каждой секции целесообразно согласовать с изготовителем. Тандемируются как насосы одной группы насосов НШ, так и разных групп шестеренных насосов. Сроки изготовления насосов согласовываются в зависимости от сложности, в среднем порядка 30 дней.

Технические характеристики насос шестеренчатый НШ

Насос шестеренчатый НШ

Рабочий объем

Давление на выходе, ном./макс, МПа

Номинальная частота вращения, об/с

Коэффициент подачи, не менее

Номинальная подача, л/мин

Потребляемая мощность, кВт

Масса, кг

Двухсекционные шестеренчатые насосы НШ (сдвоенные)

НШ10-10-3

10/10

16/21

40

0,92/0,92

22,8/22,8

8,4

2,35

НШ32-10Д-3

31,7/10

0,92/0,92

71,5/22,8

32,4

6,95

НШ50-10Д-3

49,1/10

0,94/0,92

110,8/22,8

45,7

8,65

НШ40-40Д-3

40,4/40,4

20/25

0,94/0,94

91,1/91,1

37,95

25,5

НШ57-57-3

57,1/57,1

16/21

0,94/0,94

122,5/122,5

86,7

27,5

НШ10-10-3

10/10

16/21

40



21/21



7

НШ32М-10-4

32/10

20/25

40



74,5/22,6

37,7

7

НШ32-32М-4

32/32



75,5/74,5

57,8

9,8

НШ50-50М-4

50/50

20/25



116,4/116,4

67,9

9,8

 Выпускаются следующие марки насосов: НШ 100-50А-3, НШ 100Г-50УКФ-3 , НШ 10-10 , НШ 32-10 , НШ 14-10 , НШ 100Г-4 , НШ 125Г-4 , НШ 150Г-4 , НШ 180Г-4 , НШ 32-10Д-3, НШ 50-10Д-3, НШ 50-50Д-3, НШ 32М-32М-4 (НШ 32-32М4), НШ 50М-50М-4, НШ 100-50А-3, НШ 100Г-50УКФ - 3, НШ 100Г-32УКФ - 3, НШ 112Г-32УКФ - 3, НШ 32-10, НШ 32-32М4, НШ 50-50Д3, НШ 112Г-32УКФ, НШ 100Г-50УКФ-3, 100Г-32УКФ-3, НШ 100-50А-3

В чем преимущество двухсекционных насосов перед односекционными

Насос НШ двухсекционный имеет большие габаритные размеры по сравнению с НШ односекционным, поэтому у него и больше расстояние от всасывающего и нагнетательного отверстий до приварочной плоскости, что обусловило конструктивные изменения всасывающего патрубка и нагнетательного маслопровода.
Если необходимо установить насос НШ двухсекционный на пример на трактор МТЗ50/5*2, нужно заменить всасывающий патрубок и нагнетательный маслопровод, а при установке насоса НШ32У на трактор МТЗ80/82 дополнительно следует заменить еще и шлицевый вал привода, его со списанного трактора МТЗ50/52 (обычно он не изнашивается). Двухсекционные шестеренные насосы

Что собой представляют шестеренные двухсекционные насосы, для чего они предназначены и как устроены?
Выпускают такие типа двухсекционных шестеренных насосов: НШ 32-10 с рабочим объемом секций 32 и 10 см3; НШ 32-32 с рабочим объемом секций по 32 см3; НШ10-10 с рабочим объемом секций по 10 см3. Насосы рассчитаны на номинальное давление 16 МПа (160 кгс/см2) или 20 МПа (200 кгс/см2).
Двухсекционные шестеренные насосы предназначены для одновременного нагнетания рабочей жидкости двумя самостоятельными потоками в гидравлические системы (например, в гидросистему трактора для управления навесными машинами и гидросистему усилителя рулевого управления трактора).
Каждая секция представляет собой самостоятельный шестеренный насос.
Обе секции размещены в сопряженных корпусах, приводятся в действие от одного вала, но имеют отдельные всасывающие и нагнетательные трубопроводы.
Эти насосы выпускают правого или левого вращения. Собранный насос — не реверсивный.

В чем преимущество двухсекционных насосов перед одно секционными?
Ответ. Для вращения вала двухсекционных насосов требуется только один привод; место, занимаемое таким насосом, меньше, чем двумя одинарными, масса двухсекционного насоса примерно на 13% меньше по сравнению с двойной массой одинарных; двухсекционный насос более компактен и прост в обслуживании.

Какие недостатки двухсекционных насосов

Две параллельные гидросистемы на тракторе или сельскохозяйственной машине работают в разных режимах, например, одна— непрерывно, а вторая со значительными перерывами, но обе секции насоса работают одновременно. Следовательно, происходит неоправданный износ секций.
Кроме того, при выходе из строя одной секции насос нужно отправлять в ремонт.
При наличии двухсекционного насоса значительно тяжелее определить, какая из секций неисправна.

Что такое 80%-ный ресурс, в каких единицах он измеряется и какие его численные значения для насосов типа НШЕ, НШУ и НШК?
Ответ, Ресурс до первого капитального ремонта насоса гидросистемы измеряется в моточасах работы трактора. Насосы тракторных навесных систем работают под нагрузкой примерно 3—5% рабочего времени трактора.
Заводыизготовители гарантируют 80%ный ресурс до капитального ремонта насоса, то есть из каждых 100 изготовленных насосов 80 будут работать безотказно до первого капитального ремонта.
Заводы изготовнтели в руководствах указывают, что 80%ный ресурс для насосов типа НШЕ и НШУ составляет 5 тыс., а НШК — 6 тыс. моточасов работы трактора при условии соблюдения правил эксплуатации, хранения и технического обслуживания.

Для чего предназначены насосы типа НМШ и какая их особенность?
 Шестеренные насосы среднего и низкого давления НМШ предназначены для создания и поддержания циркуляции рабочей жидкости в гидравлических системах трансмиссий тракторов с целью осуществления переключения передач, включения и выключения вала отбора мощности. Первые три буквы маркировки означают: Н — насос; М — малого давления; Ш — шестеренный, а цифры—рабочий объем в см3/об.
Особенностью насосов НМШ является то, что они имеют прива лочную плоскость, через которую выведен хвостовик ведущего вала насоса, и в этой плоскости расположены всасывающне и нагнетательные отверстия. Следовательно, эти насосы самостоятельно не применяются; они монтируются на коробках передач, в которых есть рабочая жидкость (масло) и возможность привода ведущего вала насоса.
