Распределители с поворотным рычагом VHER
 |
|
+7 (343) 361-89-99
Пневмораспределитель с ручным управлением
Технические характеристики
- Номинальный расход 170 .... 4300 л/мин
- Номинальный размер 4 ..... 12 мм
- Рабочее давление -0.95 ..... 10 бар
- Диапазон температур -20 ....+80 град.С
- Тип управления: Прямое (поворотный рычаг)
- Рукоятка металлическая или полимерная
- Корпус полиамидный или из алюминия
- В качестве уплотнения использована нитриловая резина
- Работает с фильтрованным сжатым воздухом, содержащим масло или без масла
- Конструкция золотника - дисковый плоский
Тип монтажа
- на панели или
- через сквозные отверстия
4/3-распределитель
- средняя позиция перекрыта
- средняя позиция на выхлоп
Присоединение :M5, G1 /8,G1/4,G1/2
3/3-распределитель
Распределители с поворотным рычагом VHER или HS можно использовать как 3/3-распределители при уплотнении канала 2. С помощью этих распределителей можно остановить цилиндр одностороннего (3/3-распределитель) или двустороннего действия (4/3-распределитель) в промежуточном положении. Если используется распределитель с перекрытой средней позицией, поршень цилиндра в промежуточном положении будет удерживаться давлением с двух сторон, а если используется распределитель со средней позицией на выхлоп, то поршень можно перемещать без усилия.
Структура условного обозначения
|
VHER |
|
BH |
|
M04C |
|
|
|
|
|
M05 |
|
|
|
LD |
|
|
|
|
|
|
|
|
LD — каналы сбоку UD — каналы снизу |
|||||||
|
|
||||||||||||||
|
Климатическое исполнение по ГОСТ15150: УХЛ; |
||||||||||||||
|
|
||||||||||||||
|
M05 M5 G18 G1/8 G14 G1/4 G12 G1/2 |
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
M04C 4/3-, в средней позиции закрыт M04E 4/3-, в средней позиции на выхлоп |
||||||||||||||
|
|
||||||||||||||
|
Условный проход 10 и 16 мм |
||||||||||||||
|
|
||||||||||||||
|
AH-Металлическая BH-Полимерная |
||||||||||||||
|
|
||||||||||||||
|
Распределитель с фиксируемым рычагом |
||||||||||||||
Технические характеристики
| Присоединительная резьба | M5 | G1/8 | G1/4 | G1/2 |
| Функция распределителя | 4/3-распределитель, в средней позиции закрыт или на выхлоп | |||
| Конструкция | Плоский дисковый золотник | |||
| Принцип уплотнения | Притертое | |||
| Тип монтажа | На панели | На панели или через сквозные отверстия | ||
| Тип управления | Прямое | |||
| Способ управления | Ручное | |||
| Блокировка переключения | С помощью принадлежностей | |||
| Индикация занимаемой позиции | С помощью принадлежностей (внешние датчики) | |||
| Положение монтажа | Любое | |||
| Направление потока | Реверсивное | |||
| Non-overlapping | Да | |||
| Функция выхлопа | Управление расходом | |||
| Стандартный номинальный расход (каналы сбоку) л/мин | 170 | 600 | 1,15 | 3,5 |
| Стандартный номинальный расход (каналы снизу) л/мин | 260 | 800 | 1,5 | 4,3 |
| Номинальный размер, мм | 4 | 6 | 8 | 12 |
| Присоединительная резьба 1,2,3,4 | M5 | G1/8 | G1/4 | G1/2 |
| Приводной момент при давлении 6 бар, Нм | 0,6 | 1,1 | 2,8 | 5 |
| Диапазон температур, С | -20... +80 | |||

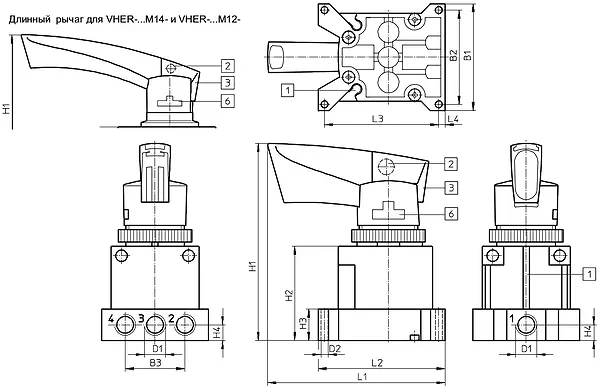

Габаритные и присоединительные размеры
Таблица габаритных размеров
| Тип | B1 | B2 | B3 | D1 | ∅ D2 | H1 | H2 | H3 | H4 | L1 | L2 | L3 | L4 |
| VHER-...-M5-LD | 37 | 32 | 17.4 | M5 | 2,7 | 82 | 32 | 10 | 5 | 78 | 45 | 40 | 2,5 |
| VHER-...-M18-LD | 51 | 45 | 28,5 | G | 3,3 | 94 | 45 | 15 | 7,5 | 85 | 60.5 | 5455 | 6 |
| VHER-...-M14-LD | 66 | 45 | 57,5 | G 1 / 4 | 4,5 | 136 | 55,5 | 20,5 | 10,25 | 166 | 77 | 69,2 | 4 |
| VHER-...-M12-LD | 95 | 45 | 85 | G 1 /2 | 5,5 | 148 | 67,8 | 29 | 14,5 | 180 | 108,5 | 97,3 | 5,5 |
Разрез
| Корпус | Усиленный полиамид или отливка из алюминия |
| Уплотнения | Нитриловая резина |
| Примечания по материалам | Содержит PWIS (частицы, влияющие на процесс покраски); не содержит медь и тефлон |
