Насос Ш 80-2,5-37,5/2,5
|
Другие модели оборудования этой серии | Цена, руб. |
Насосы шестеренные маслянные НМШ, Ш, НМШГ, НМШФ | от 19000 руб. |
Базовая характеристика Насос Ш 80-2,5-37,5/2,5
Подача, м3/час - 37,5
Давление насоса, кгс/см2 - 2,5
Частота вращения, об/мин - 980
Мощность двигателя, кВт - 11 - 15
Дополнительная характеристика
Вакууметрическая высота всасывания, м - 5
Классификация: по роду жидкости - масляные; по принципу действия - объемные; по форме рабочих органов - шестеренные; не герметичные.
Конструкция насосов Ш 80-2,5-37,5/2,5
Конструктивно масляные насосы представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.
Жидкость перекачиваемая насосами Ш 80-2,5-37,5/2,5
Вязкость перекачиваемой жидкости от 0,018 10-4 до 22,00 10-4 м2/с (1,08:300°ВУ) температурой до +70°С (по требованию заказчика возможно изготовление до 150°С, необходимо оговорить при заказе). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью масляного насоса.
Условные обозначения насосов Ш 80-2,5-37,5/2,5
Например: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89
Ш - шестренный насос
НМШ - насос масляный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса
0,6 - подача насоса в литрах на 100 оборотов
25 - наибольшое давление насоса, кгс/см2
0,25 - подача насоса в агрегате, м3/ч
25 - давление на выходе из насоса в агрегате, кгс/см2
Ю - условное обозначение материала проточной части насоса
без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь
3 - исполнение двигателя (морское)
ТУ 26-06-1558-89 - обозначение технических условий

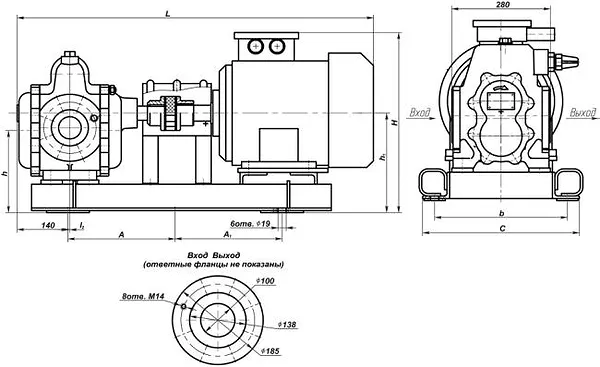

Таблица размеров
Типоразмер насоса |
Размеры, мм |
|||||||||||
L |
B |
H |
C |
A |
A1 |
l1 |
l2 |
b |
h |
|||
Ш80-2,5-37,5/2,5 |
1050 |
395 |
575 |
300 |
355 |
355 |
140 |
40 |
260 |
285 |
||
Ш80-2,5-37,5/2,5 |
1100 |
395 |
575 |
300 |
370 |
370 |
140 |
40 |
260 |
285 |
Таблица 2
Типоразмер насоса |
Размеры, мм |
|||||||||||
h1 |
Dy1 |
Dy2 |
D |
D1 |
d |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
|
Ш80-2,5-37,5/2,5 |
302 |
100 |
100 |
190 |
190 |
19 |
158 |
138 |
М14 |
138 |
158 |
М14 |
Ш80-2,5-37,5/2,5 |
