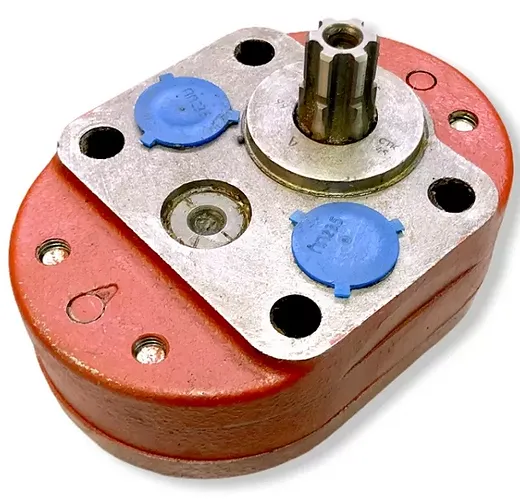

Насос масляный шестеренный НМШ-25 (ХТЗ, ЧТЗ)
Насос НМШ-25 в составе управляющей гидравлики трактора Т10М (бульдозера Б10М) с гидромеханической трансмиссией является откачивающим для гидротрансформатора. Нагнетающий шестерённый масляный насос НШ-50А-3, развивающий номинальное давление на выходе 16 МПа и питающий как гидротрансформатор, так и всю управляющую гидравлику трансмиссии, и откачивающий насос НМШ-25 взаимосвязаны.
Ведущее колесо гидротрансформатора (насосное, связанное с дизелем) сопряжено с другим ведущим зубчатым колесом, которое зацепляется с колесом привода откачивающего насоса НМШ-25. Это колесо, в свою очередь, входит в зацепление с зубчатым колесом основного нагнетающего насоса системы НШ-50А-3. Таким образом, получается, что два насоса связаны через систему их приводов, а также рабочее колесо самого гидротрансформатора, участвующего в создании масляного «тора». При этом механический зубчатый привод насосов смазывается маслом опять же из гидротрансформатора (оно поступает по специальной трубке)
Масляный шестерённый насос НМШ-25 меньше основного нагнетающего насоса НШ-50А-3, он весит всего около 5 кг. В его корпусе находится одна ступень зацепления ведущей и ведомой шестерён. Его подача составляет порядка 30 куб.м/ч, номинальное давление – 1,6 МПа, максимальное – 2,5 МПа. Он часто используется в составе конструкций отечественной сельскохозяйственной техники.
Конструкция шестеренчатого масляного насоса типа НМШ состоит из шестеренного насоса с электрическим мотором, защитного корпуса с муфтой. К валу насоса присоединены две прямозубые шестеренки, являющиеся ведущим и ведомым ротором. Сам корпус насоса НМШ делится на два отсека: всасывающий и нагнетающий. Насос НМШ монтируется на плите посредством опорных лап и стойки, с помощью муфты соединен с двигателем.
Насос масляный шестеренный НМШ 25 главные особенности
Насосы данного типа широко используется в различных отраслях промышленности, сельском хозяйстве, в коммунальной сфере, запчасть обладает рядом достоинств:
- небольшой размер и вес
- надежность и долговечность
- простота конструкции
- низкая цена
- широкая область применения
ХАРАКТЕРИСТИКИ:
Рабочий объем, см. куб. 25
Направление вращения вала правое
Номинальное давление, бар 160
Давление максимальное, бар 250
Давление максимальное, бар-1 250
Максимальная частота вращения, мин⁻¹ 1500
Номинальная подача л/мин 31.9
Номинальная мощность, кВт 21.3

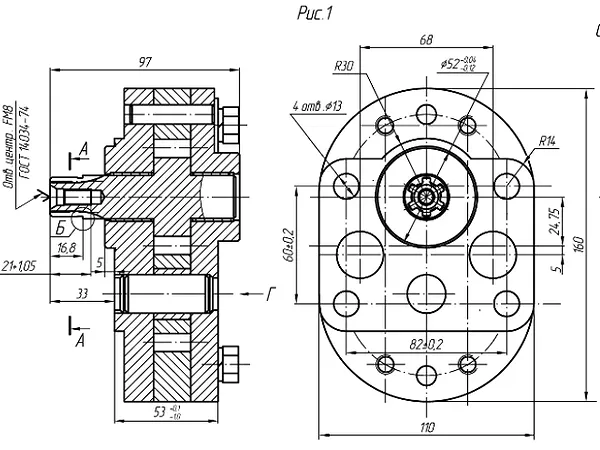

Основные технические данные:
Номинальный рабочий объем, см3 25
Номинальное давление на выходе, МПа 1,6
Максимальное давление на выходе, МПа 2,5
Номинальная подача, л/мин 30±3
Номинальная частота вращения, С-1 25
Коэффициент подачи, не менее 0,85
Масса, кг, не более 2,4
Габаритные размеры, мм 155×100×95
