Амортизатор АКСС-15М(И)
Описание
Амортизаторы АКСС-15М резинометаллические корабельные сварные со страховкой маслостойкие предназначены для виброизоляции и защиты от ударных воздействий оборудования на судах, используются для амортизации уравновешенного и неуравновешенного оборудования весом до 10 т, надежно работают в местах со значительной ходовой вибрацией, обеспечивают звукоизоляцию. Цифра в обозначении указывает допустимую нагрузку на один амортизатор.
Амортизаторы такого типа могут применяться для тяжелой корабельной радиоэлектронной аппаратуры, для упругого закрепления центробежных судовых электровентиляторов, а также для амортизации механизмов, приборов, агрегатов в других отраслях народного хозяйства.
Амортизатор АКСС 15М предназначен для работы в воздушной среде в присутствии паров масла и дизельного топлива, а также при возможном попадании масла, дизельного топлива, пресной и морской воды при температуре от -5° С до +70° С, кратковременно (не более 1 ч и не чаще одного раза в месяц) от -10° С до +100° С, а также при температуре до -40°С в нерабочем состоянии в период достройки и холодного отстоя судов под амортизируемым оборудованием.
Амортизатор АКСС-15М допускается устанавливать при температуре окружающей среды не ниже -10°С. Устанавливаются горизонтально на высоте центра тяжести. Они обеспечивают одинаковую частоту колебаний как в вертикальной, так и в горизонтальной плоскостях.
При монтаже амортизирующих креплений объектов, устанавливаемых на вертикальных и наклонных фундаментах, перекос плоскости крепления объекта к амортизаторам по отношению к плоскости фундамента не должен превышать 3 мм на 1 м.
Структура условного обозначения амортизатора маслостойкого АКСС-15М:
- А амортизатор;
- К корабельный;
- С сварной;
- С со страховкой;
- 15 нагрузка 15кгс;
- М маслостойкий.
Технические характеристики.

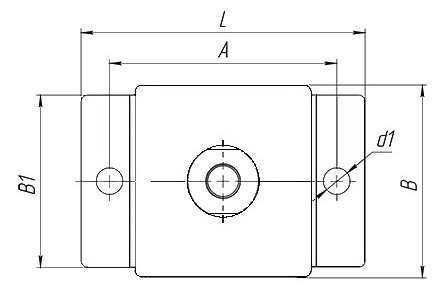

Наименование | Максимальная рабочая нагрузка по оси Za, Н (кгс) | Размеры | |||||
A** | b* | B* | H | d** | d1 | ||
АКСС-10М, АКСС-10И | 98 (10) | 70 | 5 | 40 | 40 | M8-7H | 7 |
АКСС-15М, АКСС-15И | 147 (15) | 6 | |||||
АКСС-25М, АКСС-25И | 245 (25) | ||||||
АКСС-40М, АКСС-40И | 392 (40) | 85 | 48 | 46 | M10-7H | 9 | |
АКСС-60М, АКСС-60И | 589 (60) | 100 | 8 | 56 | 50 | M12-7H | |
АКСС-85М, АКСС-85И | 834 (85) | 120 | 76 | 60 | M14-7H | 11 | |
АКСС-120М, АКСС-120И | 1177 (120) | 140 | 80 | 65 | M16-7H | 13 | |
АКСС-160М, АКСС-160И | 1570 (160) | 145 | 12 | 81 | 60 | M18-7H | |
АКСС-220М, АКСС-220И | 2158 (220) | 150 | 86 | M22-7H | 15 | ||
АКСС-300М, АКСС-300И | 2943 (300) | 155 | 13 | 88 | 65 | M24-7H | |
АКСС-400М, АКСС-400И | 3924 (400) | 175 | 96 | M27-7H | 17 |
